Laibungslösung
Laibungslösung
Die Leipfinger-Bader Laibungslösung ermöglicht eine dezente Integration der dezentralen Lüftungssysteme mit Wärmerückgewinnung direkt in der Fensterlaibung – ganz ohne sichtbare Außenhaube und ohne Rollokasten bzw. Raffstorekasten. Das Ergebnis: ein ruhiges, harmonisches Fassadenbild mit voller Lüftungsleistung.
Hinweis: Die Leipfinger-Bader Laibungslösung funktioniert ausschließlich in Kombination mit dem Leipfinger-Bader Lüftungsmauerblock.
Datenblatt, Anleitung & Broschüren
| Informationen zum Download |
|
|---|---|
| Datenblatt Lüftungsmauerblock WRG inkl. Laibungslösung |  |
| Montageanleitung Laibungslösung | |
| Montageanleitung Kurz | |
| Dezentrales Lüftungssystem Premium | |
| Dezentrales Lüftungssystem Standrárd | |
Ausschreibung
In Bearbeitung.
Technische Daten
| Kennzahlen | Lüftungsmauerblock WRG inkl. Laibungslösung |
|---|---|
| Ziegelrastermaß | 249 x 249 x 260 - 490 mm |
| Innendurchmesser | 171,5 mm |
| Montagerohr | 500 x 170 mm (Premium) 500 x 160 mm (Standard) |
| Opt. Anbauteile | Laibungslösung (60 x 249 x 407 mm) |
| UV-beständig | Nein |
| Material | EPS (Neopor) |
| Putztragende Struktur | Ja |
| Integriertes Gefälle | 2° |
| Normschallpegeldifferenz Haube | 46 dB(A) |
| Normschallpegeldifferenz Laibung | 58 dB(A) |
| Maße Außenhaube | 220 x 235 x 65 mm |
| Maße Laibungsgitter | 260 x 37 x 5 mm |
| Leistung Laibung | Stufe 1: 10 m³/h Stufe 2: 14 m³/h Stufe 3: 18 m³/h Stufe 4: 28 m³/h Stufe 5: 37 m³/h Stufe 6: 43 m³/h Stufe 7: 50 m³/h |
| Leistung Haube | Stufe 1: 10 m³/h Stufe 2: 15 m³/h Stufe 3: 20 m³/h Stufe 4: 30 m³/h Stufe 5: 42 m³/h Stufe 6: 48 m³/h Stufe 7: 60 m³/h |
Die Vorteile auf einen Blick
Anstelle einer klassischen Außenhaube kommt bei der Leipfinger-Bader Laibungslösung ein schmales, unauffälliges Lüftungsgitter in der Fensterlaibung zum Einsatz. Das schlanke Design fügt sich nahtlos in die Gebäudehülle ein und ist von außen kaum wahrnehmbar. Die Laibungslösung eignet sich ideal für Bauvorhaben, bei denen eine dezente Lüftungsoptik gewünscht wird, die Verschattung jedoch nicht über einen Rolladenkasten oder Raffstorekasten aus dem Leipfinger-Bader Sortiment realisiert wird. Sie ist mit dem dezentralen Lüftungssystem Premium und Standard kombinierbar.
- Kein sichtbarer Wanddurchbruch von außen
- Dezentes Lüftungsgitter in der Fensterlaibung
- Harmonische Fassadenoptik ohne Kompromisse bei der Leistung
- Ideal bei Neubauten ohne Rollladen- oder Raffstorekasten
- Nur in Kombination mit Leipfinger-Bader Lüftungssystemen
Lüftungsmauerblock als Grundlage für Laibungslösung

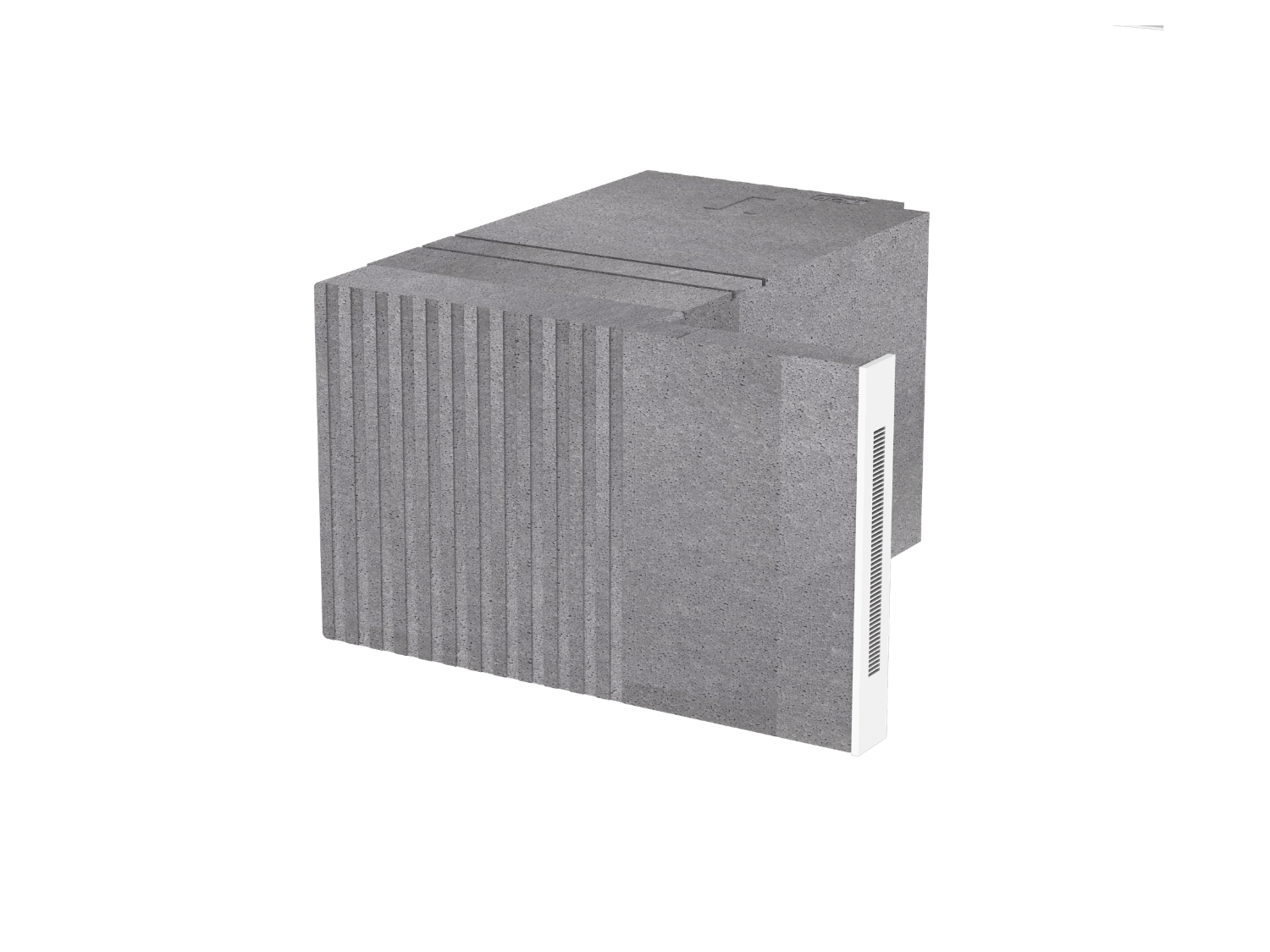

Die Leipfinger-Bader Laibungslösung wird in Kombination mit dem Lüftungsmauerblock WRG eingesetzt. Der Lüftungsmauerblock wird dabei mit einer geringeren Wandstärke als das übrige Mauerwerk ausgeführt. Auf den zurückgesetzten Bereich wird anschließend das 6 cm starke Laibungselement aufgesetzt. Dadurch wird die ursprüngliche Wandstärke wieder erreicht und die Lüftung harmonisch in die Fensterlaibung integriert. Durch eine Verjüngung am Laibungselement ist in der Fensterlaibung lediglich ein schlankes, Lüftungsgitter sichtbar. Über dieses Gitter wird die Luft im Wechsel vom Fenster weg zu- und abgeführt. Eine klassische Außenhaube oder ein sichtbarer Wanddurchbruch sind nicht erforderlich.
Die Vorteile auf einen Blick
Anstelle einer klassischen Außenhaube kommt bei der Leipfinger-Bader Laibungslösung ein schmales, unauffälliges Lüftungsgitter in der Fensterlaibung zum Einsatz. Das schlanke Design fügt sich nahtlos in die Gebäudehülle ein und ist von außen kaum wahrnehmbar. Die Laibungslösung eignet sich ideal für Bauvorhaben, bei denen eine dezente Lüftungsoptik gewünscht wird, die Verschattung jedoch nicht über einen Rolladenkasten oder Raffstorekasten aus dem Leipfinger-Bader Sortiment realisiert wird. Sie ist mit dem dezentralen Lüftungssystem Premium und Standard kombinierbar.
- Kein sichtbarer Wanddurchbruch von außen
- Dezentes Lüftungsgitter in der Fensterlaibung
- Harmonische Fassadenoptik ohne Kompromisse bei der Leistung
- Ideal bei Neubauten ohne Rollladen- oder Raffstorekasten
- Nur in Kombination mit Leipfinger-Bader Lüftungssystemen
Laibungslösung mit Lüftungsmauerblock WRG
Die Leipfinger-Bader Laibungslösung funktioniert ausschließlich in Kombination mit dem Lüftungsmauerblock WRG. Der Lüftungsmauerblock wird dabei direkt ins Mauerwerk eingebaut und schafft die notwendige Grundlage für den dezenten Außenabschluss über die Fensterlaibung. Die Kombination beider Produkte ergibt eine vollständig integrierte, optisch zurückhaltende Lüftungslösung – ganz ohne klassische Außenhaube und ohne sichtbaren Wanddurchbruch.
Leipfinger-Bader Lüftungsprodukte
Kontakt
Beratung und Planung
Sie planen einen Neubau ohne Rollokasten bzw. Raffstore und möchten trotzdem auf eine optisch dezente Lüftungslösung setzen? Wir beraten Sie gerne zur Laibungslösung und helfen Ihnen bei der Integration in Ihre Fassaden- und Fensterplanung – damit das Lüftungssystem Premium unsichtbar bleibt und die Leistung stimmt.
Bauberatung
Kompetente Bauberatung von Leipfinger-Bader
Leipfinger-Bader versteht sich nicht nur als Hersteller hochwertiger Ziegel, sondern auch als verlässlicher Partner für Ihr gesamtes Bauvorhaben. Wir bieten Architekten, Bauherren, Handwerkern und Generalunternehmern eine umfassende und individuelle Beratung – von der Produktauswahl bis zur technischen Umsetzung.
Ein besonderer Schwerpunkt liegt auf Lösungen für Bauvorhaben mit QNG-Anforderungen. Wir unterstützen Sie dabei, die projektspezifischen Anforderungen zu prüfen und passende Produktinformationen sowie technische Nachweise zusammenzustellen. So schaffen Sie eine verlässliche Grundlage für eine planbare und zukunftsorientierte Bauplanung. Auf Wunsch prüfen wir, ob die konkrete Ausführung für KFN 40 QNG geeignet ist.
