Lüftungsmauerblock
Lüftungsmauerblock
Der Leipfinger-Bader Lüftungsmauerblock ist der passende Einbaublock für dezentrale Lüftungssysteme mit Wärmerückgewinnung – als Alternative zum Einbau in den Rollladenkasten bzw. Raffstorekasten. Er wird beim Neubau direkt ins Mauerwerk eingebaut und ist für Wandstärken von 26,0 bis 49,0 cm geeignet.
Datenblatt, Anleitung & Broschüren
| Informationen zum Download |
|
|---|---|
| Datenblatt Lüftungsmauerblock |  |
| Montageanleitung Lüftungsmauerblock | |
| Dezentrales Lüftungssystem Premium | |
| Dezentrales Lüftungssystem Standrárd | |
Ausschreibung
| Informationen zu Ausschreibungen |
|
|---|---|
| Lüftungsmauerblock | |
Technische Daten
| Kennzahlen | Lüftungsmauerblock |
|---|---|
| Ziegelrastermaß | 249 x 249 x 260 - 490 mm |
| Innendurchmesser | 171,5 mm |
| Montagerohr | 500 x 170 mm (Premium) 500 x 160 mm (Standard) |
| Opt. Anbauteile | Laibungslösung (60 x 249 x 407 mm) |
| UV-beständig | Nein |
| Material | EPS (Neopor) |
| Putztragende Struktur | Ja |
| Integriertes Gefälle | 2° |
| Normschallpegeldifferenz Haube | 46 dB(A) |
| Normschallpegeldifferenz Laibung | 58 dB(A) |
| Maße Außenhaube | 220 x 235 x 65 mm |
| Maße Laibungsgitter | 260 x 37 x 5 mm |
| Leistung Laibung | Stufe 1: 10 m³/h Stufe 2: 14 m³/h Stufe 3: 18 m³/h Stufe 4: 28 m³/h Stufe 5: 37 m³/h Stufe 6: 43 m³/h Stufe 7: 50 m³/h |
| Leistung Haube | Stufe 1: 10 m³/h Stufe 2: 15 m³/h Stufe 3: 20 m³/h Stufe 4: 30 m³/h Stufe 5: 42 m³/h Stufe 6: 48 m³/h Stufe 7: 60 m³/h |
Die Vorteile auf einen Blick

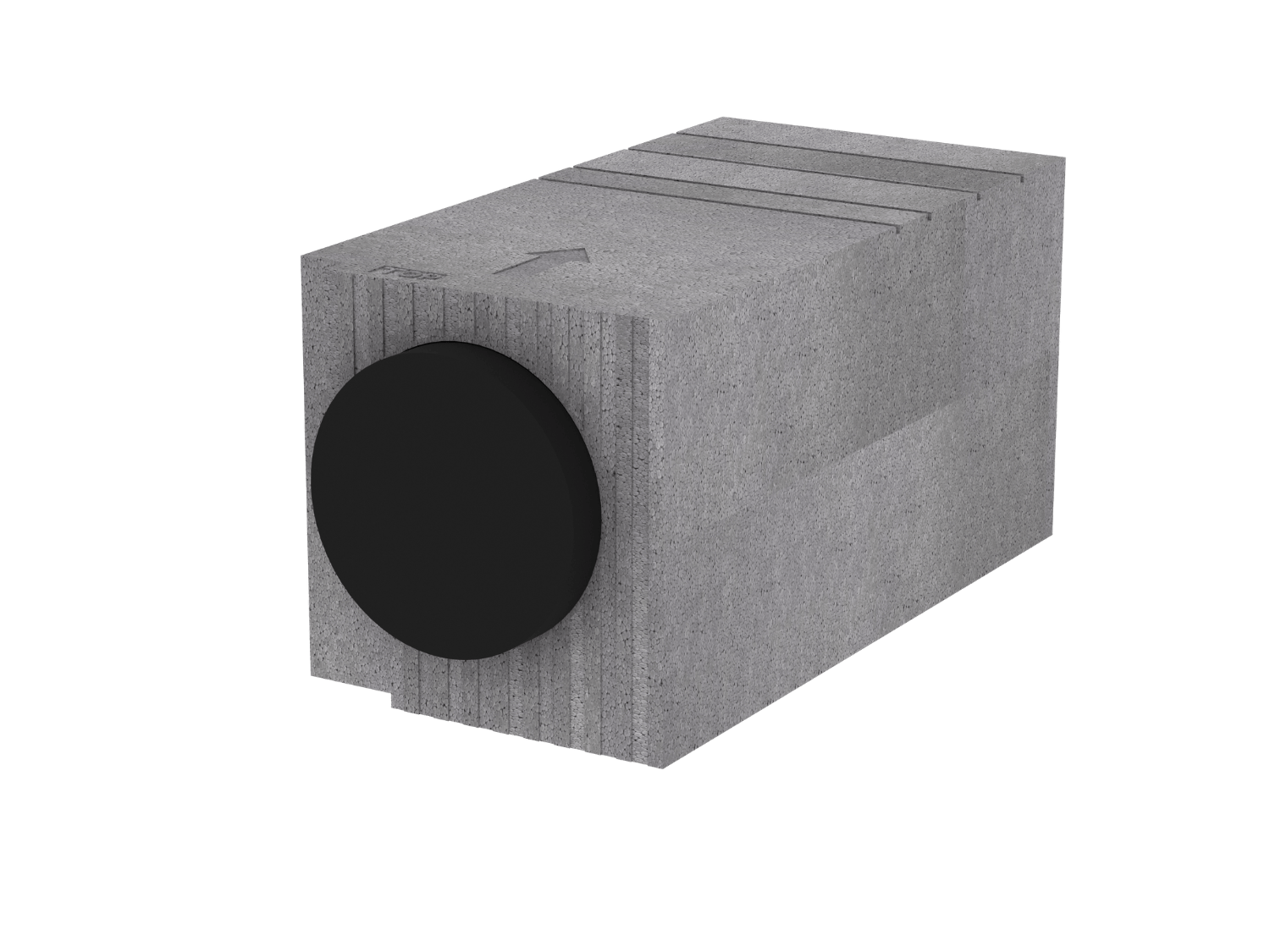

Der Leipfinger-Bader Lüftungsmauerblock aus hochwärmedämmendem EPS wird in den Maßen 249 × 249 mm zum einfachen Mitmauern angeboten. Das integrierte Gefälle von 2° gewährleistet den zuverlässigen Ablauf von Kondenswasser und schützt die Konstruktion vor Feuchtigkeitsschäden. Bis zur Montage des Lüftungsgeräts bleibt das Rohr mit Putzdeckeln verschlossen, um eine Verunreinigung zu verhindern. Für Bestandsbauten und Sanierungsobjekte kann das System auch per Kernlochbohrung nachgerüstet werden.
- Geeignet für Wandstärken 26,0 – 49,0 cm
- Integriertes Kondensatgefälle von 2°
- Putzdeckel zum Schutz während der Bauphase
- Nachrüstbar per Kernlochbohrung im Bestand
- Elektrokabelschacht
Kombination mit der Laibungslösung
Der Lüftungsmauerblock lässt sich ideal mit der Laibungslösung von Leipfinger-Bader kombinieren. Anstelle einer klassischen Außenhaube übernimmt dabei ein dezentes Lüftungsgitter in der Fensterlaibung den Außenabschluss – für eine besonders unauffällige Fassadenoptik ohne sichtbaren Wanddurchbruch. Diese Kombination eignet sich ideal für Neubauten, bei denen kein Rolladenkasten geplant ist, aber dennoch auf eine optisch zurückhaltende und hochwertige Lüftungsintegration Wert gelegt wird.
Die Vorteile auf einen Blick
Der Leipfinger-Bader Lüftungsmauerblock aus hochwärmedämmendem EPS wird in den Maßen 249 × 249 mm zum einfachen Mitmauern angeboten. Das integrierte Gefälle von 2 % gewährleistet den zuverlässigen Ablauf von Kondenswasser und schützt die Konstruktion vor Feuchtigkeitsschäden. Bis zur Montage des Lüftungsgeräts bleibt das Rohr mit Putzdeckeln verschlossen, um eine Verunreinigung zu verhindern. Für Bestandsbauten und Sanierungsobjekte kann das System auch per Kernlochbohrung nachgerüstet werden.
- Geeignet für Wandstärken 26,0 – 49,0 cm
- Integriertes Kondensatgefälle von 2°
- Putzdeckel zum Schutz während der Bauphase
- Nachrüstbar per Kernlochbohrung im Bestand
- Elektrokabelschacht
Kombination mit der Laibungslösung
Der Lüftungsmauerblock lässt sich ideal mit der Laibungslösung von Leipfinger-Bader kombinieren. Anstelle einer klassischen Außenhaube übernimmt dabei ein dezentes Lüftungsgitter in der Fensterlaibung den Außenabschluss – für eine besonders unauffällige Fassadenoptik ohne sichtbaren Wanddurchbruch. Diese Kombination eignet sich ideal für Neubauten, bei denen kein Rolladenkasten geplant ist, aber dennoch auf eine optisch zurückhaltende und hochwertige Lüftungsintegration Wert gelegt wird.
Kontakt
Beratung und Planung
Sie möchten den Lüftungsmauerblock WRG in Ihrem Neubau einplanen oder haben Fragen zur Eignung für Ihre Wandstärke? Unser Team unterstützt Sie bei der Auslegung und Einbauplanung – für eine reibungslose Integration des dezentralen Lüftungssystems in Ihr Mauerwerk, sowohl im Neubau als auch bei der Nachrüstung per Kernlochbohrung.
