Laibungslösung Sanierung EPS
Laibungslösung Sanierung EPS

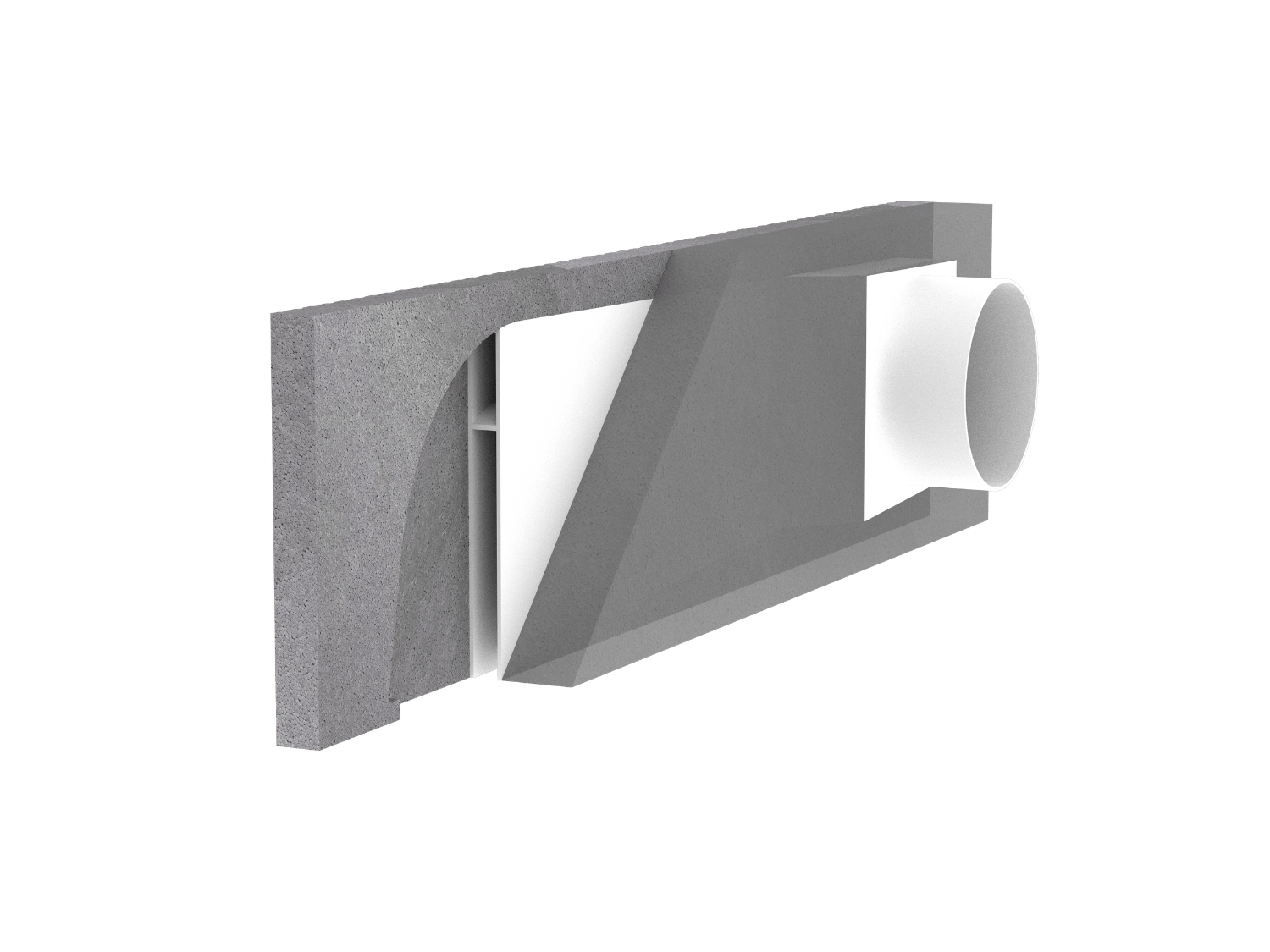

Das Leipfinger-Bader Laibungselement Sanierung EPS ist die passgenaue Zubehörlösung für Lüftungsanlagen, die im Zuge einer Fassadendämmung nachgerüstet werden. Es sorgt für einen optisch sauberen, witterungsgeschützten Abschluss – ganz ohne klassische Außenhaube.
Erhältlich mit EPS- oder Holzfaserdämmung.
Hinweis: Die Leipfinger-Bader Laibungslösung funktioniert ausschließlich in Kombination mit Leipfinger-Bader Montagerohr.
Datenblatt, Anleitung & Broschüren
| Informationen zum Download |
|
|---|---|
| Datenblatt Laibungslösung Sanierung EPS |  |
| Montageanleitung Laibungslösung Sanierung EPS | |
| Dezentrales Lüftungssystem Premium | |
| Dezentrales Lüftungssystem Standrárd | |
Ausschreibungen
In Bearbeitung.
Technische Daten
| Kennzahlen | Laibungslösung Sanierung EPS |
|---|---|
| Innendurchmesser | 171,5 mm |
| Montagerohr | 500 x 170 mm (150 mm Innendurchmesser) |
| Material | EPS (Neopor) / Holz |
| Putztragende Struktur | Ja |
| Integriertes Gefälle | 2° (Horizontale) |
Die Vorteile auf einen Blick
Das Leipfinger-Bader Laibungselement Sanierung kommt bei energetischen Sanierungen zum Einsatz, bei denen eine neue Fassadendämmung mit einer nachgerüsteten dezentralen Lüftungsanlage (Standard oder Premium) kombiniert wird. Es ersetzt die klassische Wetterschutzhaube und schließt den Wanddurchbruch sauber und diskret ab. Das Ergebnis ist eine optisch ruhige, einheitliche Fassade auch im Bestand. Das Laibungselement ist in der Standardausführung mit EPS-Dämmung erhältlich – und auf Wunsch auch mit Holzfaserdämmung für besonders ökologische Sanierungskonzepte.
- Passend für Lüftungssysteme Standard und Premium
- Sauberer Wandabschluss bei Fassadendämmungen
- Ersetzt klassische Wetterschutzhauben
- Unauffällige Optik im sanierten Bestand
- Erhältlich mit EPS- oder Holzfaserdämmung
Montagerohre für die Nachrüstung
Für die Montage der Laibungslösung Sanierung EPS stehen zwei passende Montagerohre zur Verfügung: Das Montagerohr Premium für das Lüftungssystem Premium und das Montagerohr Standard für das Lüftungssystem Standard. Nach dem Einsetzen des Umlenkstücks wird das jeweilige Montagerohr am Laibungselement angesteckt und verklebt. Die vorbereitete Einheit wird von außen durch die Kernlochbohrung ins Mauerwerk eingesetzt; anschließend wird das passende Leipfinger-Bader Lüftungssystem von innen montiert.
Die Vorteile auf einen Blick
Das Leipfinger-Bader Laibungselement Sanierung kommt bei energetischen Sanierungen zum Einsatz, bei denen eine neue Fassadendämmung mit einer nachgerüsteten dezentralen Lüftungsanlage (Standard oder Premium) kombiniert wird. Es ersetzt die klassische Wetterschutzhaube und schließt den Wanddurchbruch sauber und diskret ab. Das Ergebnis ist eine optisch ruhige, einheitliche Fassade auch im Bestand. Das Laibungselement ist in der Standardausführung mit EPS-Dämmung erhältlich – und auf Wunsch auch mit Holzfaserdämmung für besonders ökologische Sanierungskonzepte.
- Passend für Lüftungssysteme Standard und Premium
- Sauberer Wandabschluss bei Fassadendämmungen
- Ersetzt klassische Wetterschutzhauben
- Unauffällige Optik im sanierten Bestand
- Erhältlich mit EPS- oder Holzfaserdämmung
Montagerohre für die Nachrüstung
Für die Montage der Laibungslösung Sanierung EPS stehen zwei passende Montagerohre zur Verfügung: Das Montagerohr Premium für das Lüftungssystem Premium und das Montagerohr Standard für das Lüftungssystem Standard. Nach dem Einsetzen des Umlenkstücks wird das jeweilige Montagerohr am Laibungselement angesteckt und verklebt. Die vorbereitete Einheit wird von außen durch die Kernlochbohrung ins Mauerwerk eingesetzt; anschließend wird das passende Leipfinger-Bader Lüftungssystem von innen montiert.
Einbau Laibungslösung Sanierung EPS
Montage in 6 Schritten

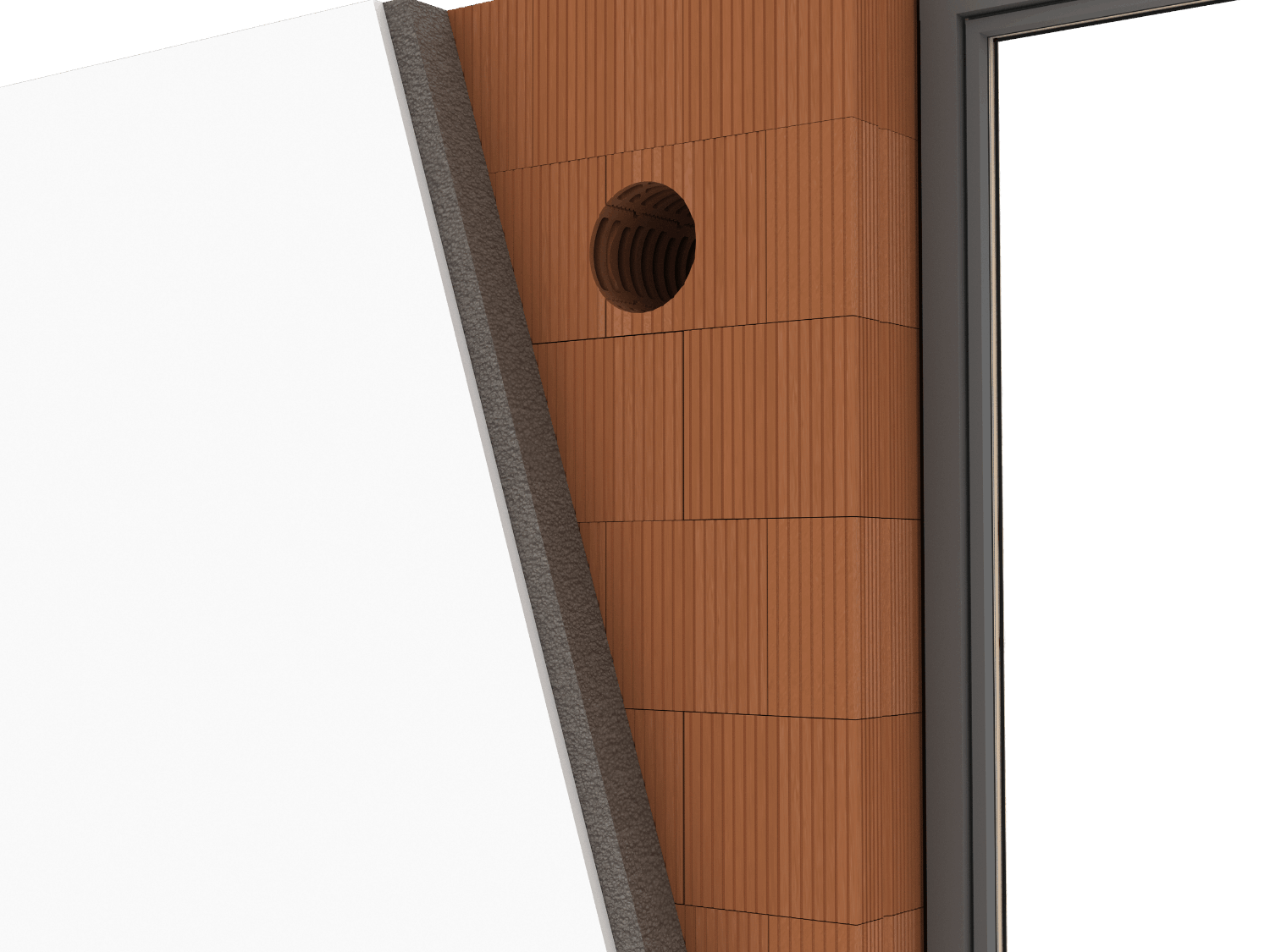

Schritt 1 - Kernlochbohrung setzen
Im ersten Schritt wird mit einem Kernbohrgerät und einer Diamantbohrkrone eine Bohrung durch das bestehende Mauerwerk gesetzt. Die Bohrung erfolgt an der vorgesehenen Position in der Fensterlaibung und schafft die Grundlage für die Aufnahme des Lüftungssystems.

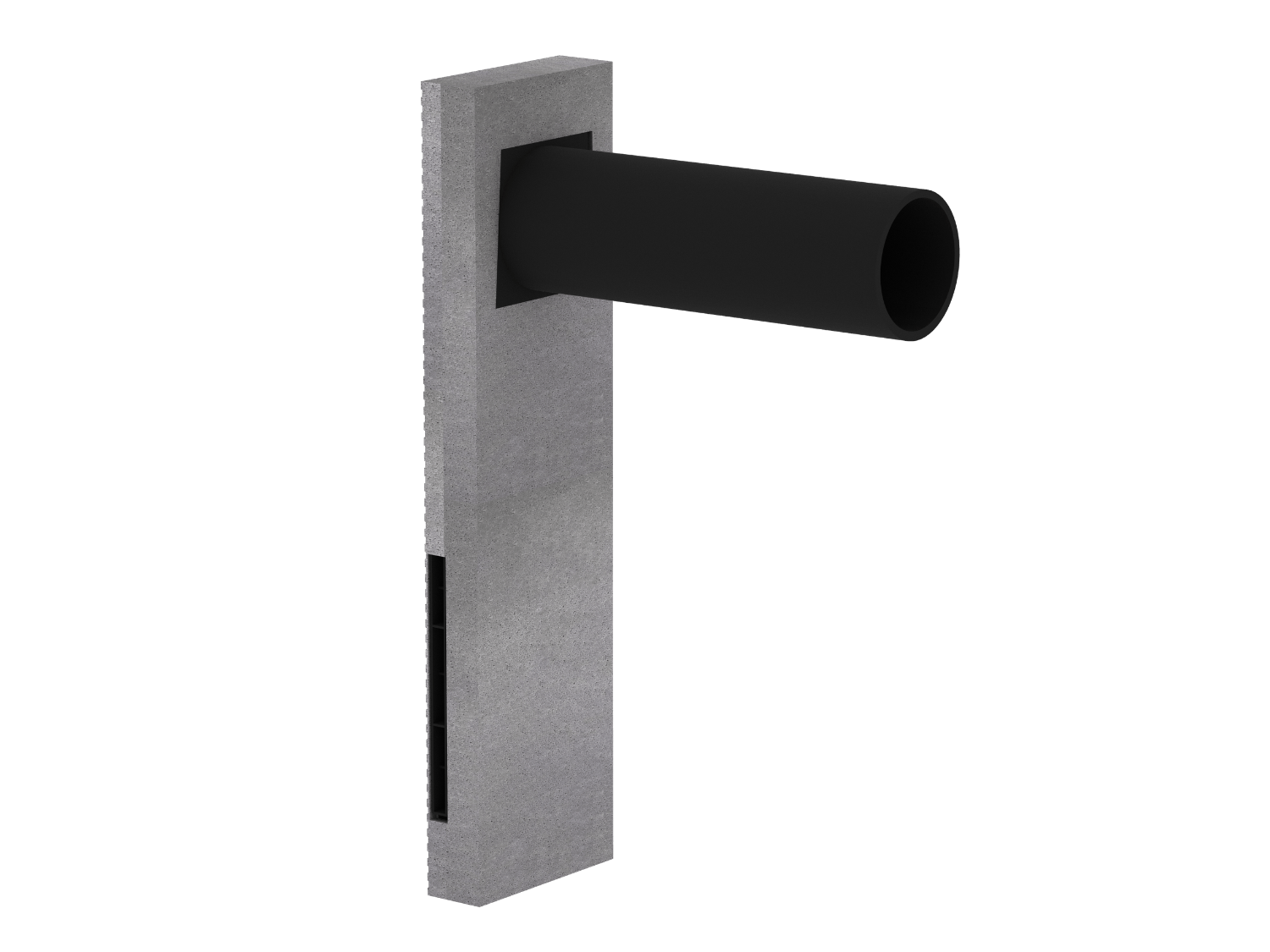

Schritt 2 - Umlenkstück vorbereiten
Das Umlenkstück wird vorbereitet und in das Laibungselement eingesetzt. Es leitet die Luft aus dem horizontalen Wandkanal in den vertikalen Lüftungskanal der Laibung um und sorgt für eine strömungsoptimierte Luftführung innerhalb des Systems.

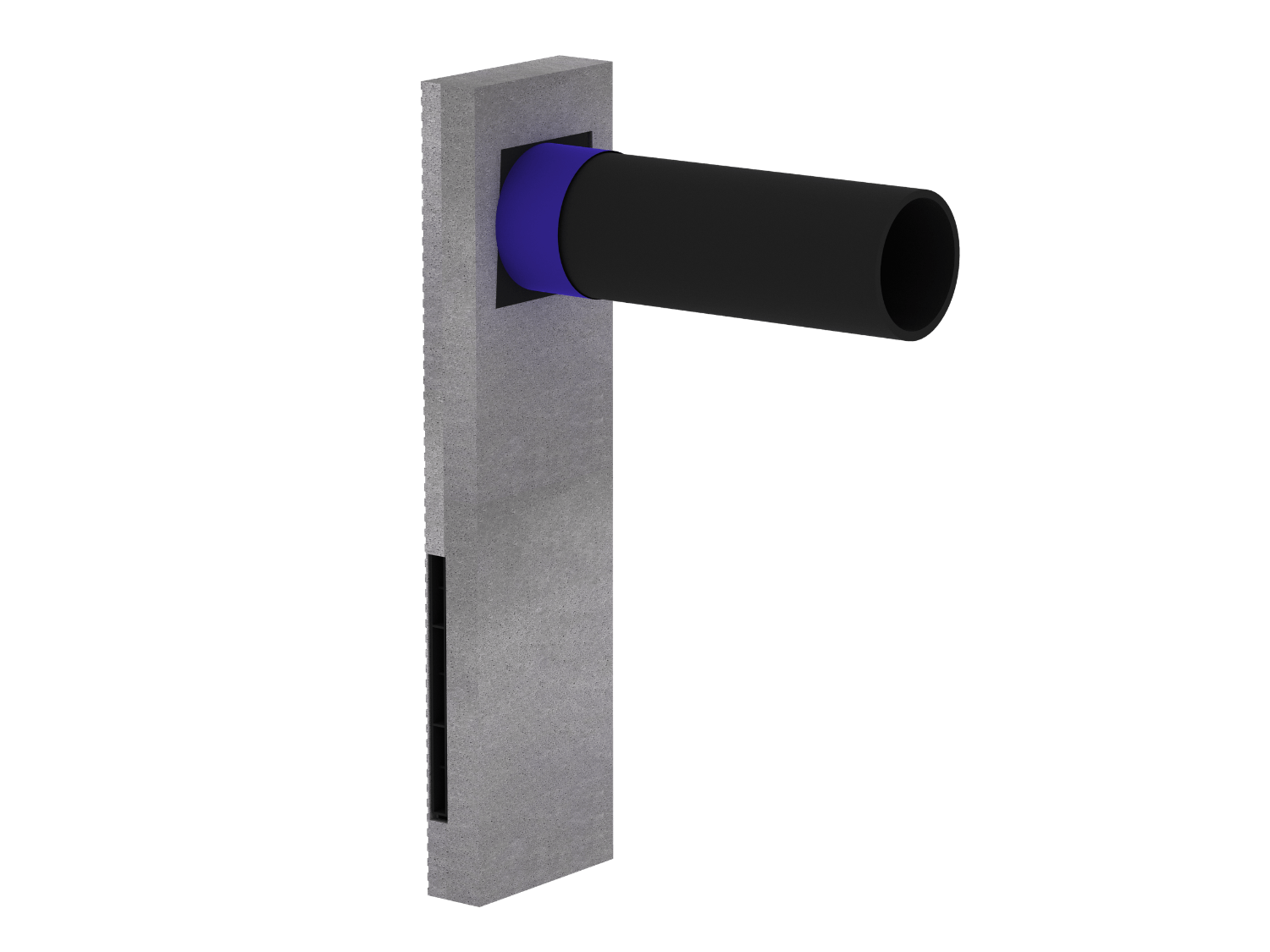

Schritt 3 - Montagerohr verkleben
Das Montagerohr wird mit dem Laibungselement sicher verklebt. Die Verbindung stellt eine dauerhafte, luftdichte Verbindung zwischen dem Wanddurchbruch und dem Lüftungskanal sicher und verhindert Wärmeverluste an der Übergangsstelle.

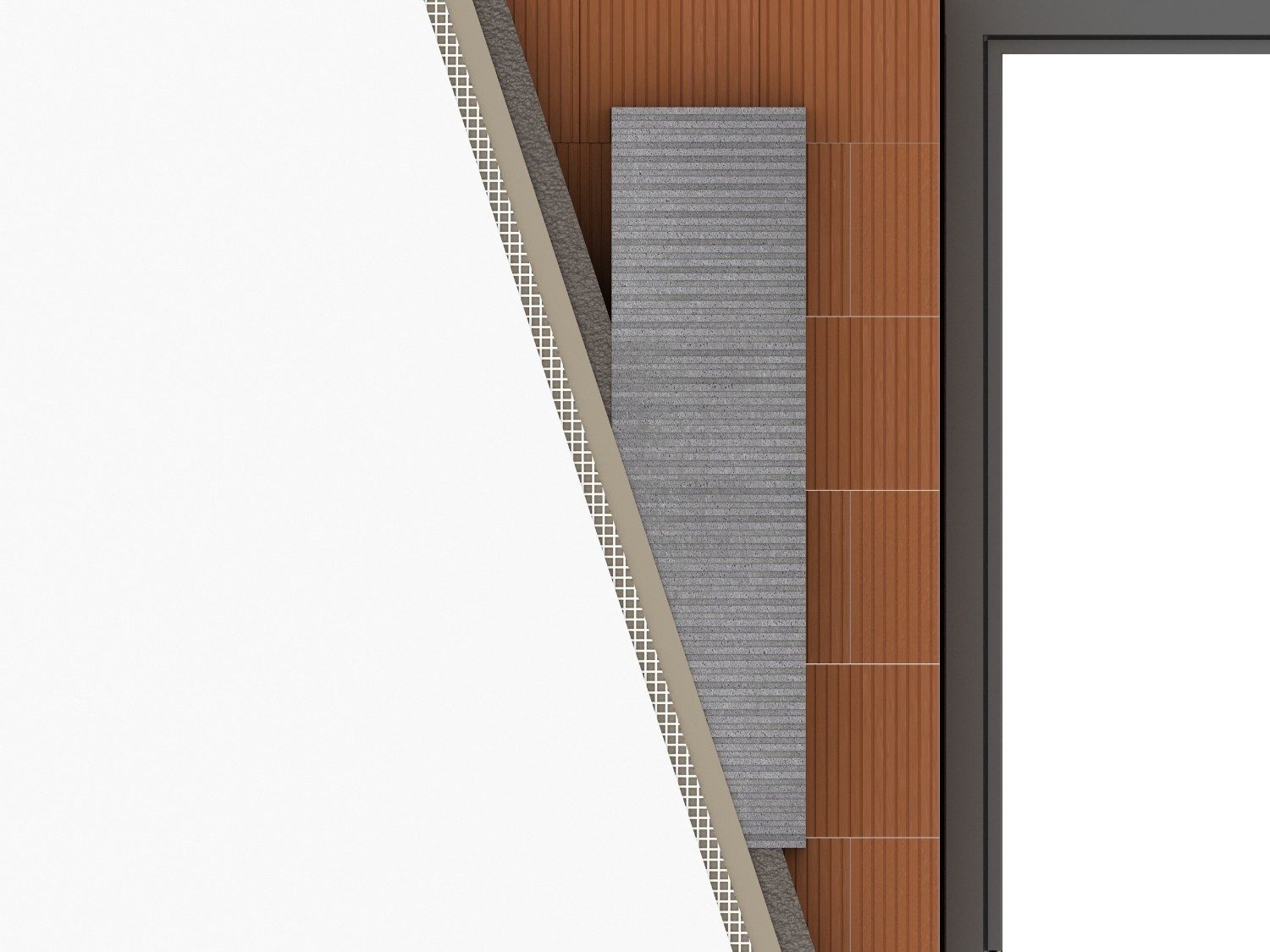

Schritt 4 - Laibungselement montieren
Das vorbereitete Laibungselement Sanierung EPS wird an der Fensterlaibung positioniert und montiert. Es fügt sich bündig in die neue Dämmebene ein und schließt den Wanddurchbruch sauber, wärmebrückenfrei und witterungsgeschützt ab.

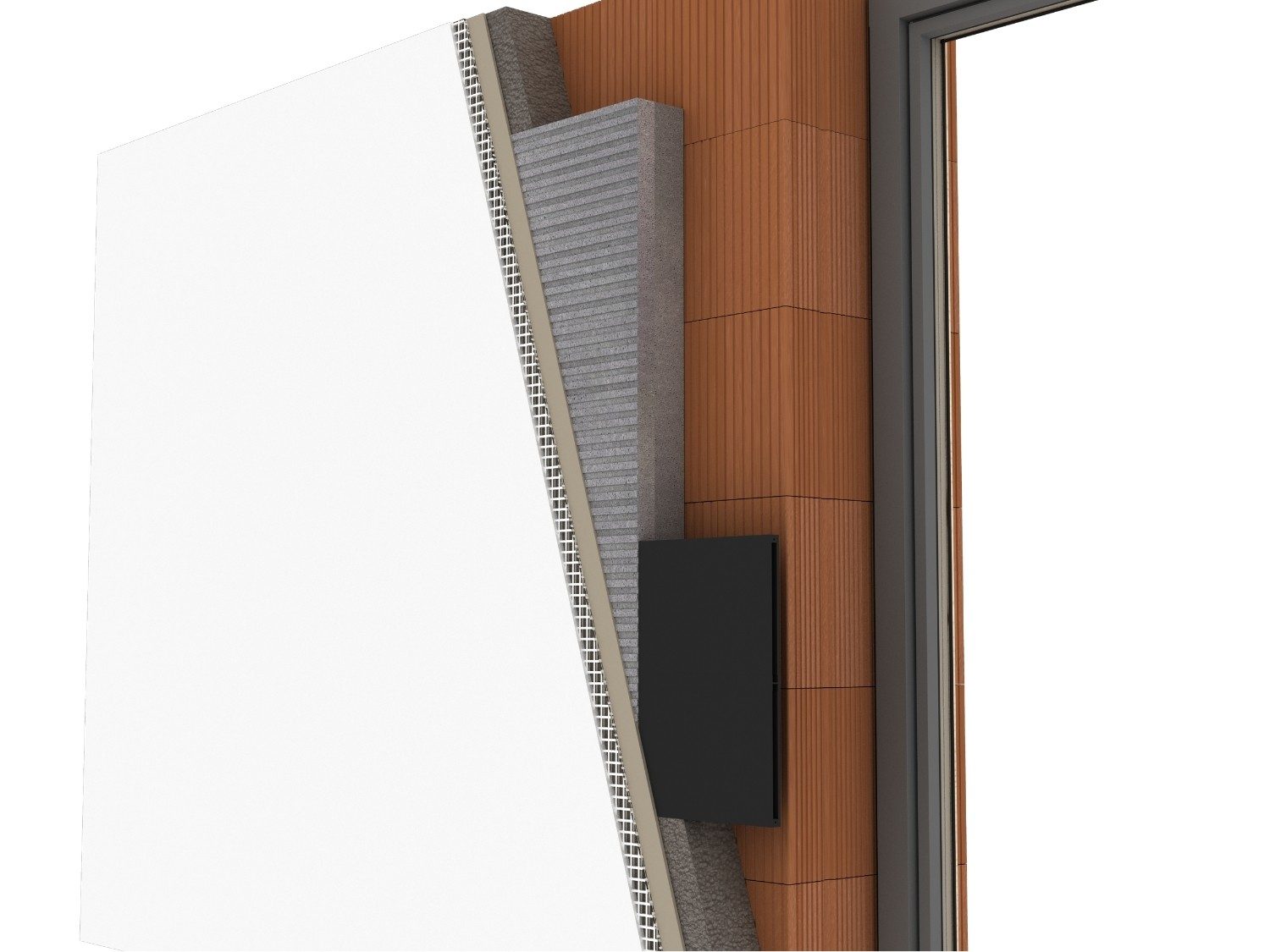

Schritt 5 - Lüftungskanal einbringen
Der Lüftungskanal wird in das Laibungselement eingebracht und mit dem bestehenden Wandkanal verbunden. Er führt die Luft vertikal entlang der Fensterlaibung und leitet sie über das dezente Lüftungsgitter nach außen ab.
Schritt 6 - Finaler Einbau
Im letzten Schritt wird die Fassadendämmung um das Laibungselement herum fertiggestellt und verputzt. Das dezente Lüftungsgitter in der Fensterlaibung bildet den einzigen sichtbaren Außenabschluss – unauffällig, witterungsbeständig und optisch harmonisch in die sanierte Fassade integriert.
Einbau Laibungslösung Sanierung EPS
Montage in 6 Schritten
Schritt 1 - Kernlochbohrung setzen
Im ersten Schritt wird mit einem Kernbohrgerät und einer Diamantbohrkrone eine Bohrung durch das bestehende Mauerwerk gesetzt. Die Bohrung erfolgt an der vorgesehenen Position in der Fensterlaibung und schafft die Grundlage für die Aufnahme des Lüftungssystems.
Schritt 2 - Umlenkstück vorbereiten
Das Umlenkstück wird vorbereitet und in das Laibungselement eingesetzt. Es leitet die Luft aus dem horizontalen Wandkanal in den vertikalen Lüftungskanal der Laibung um und sorgt für eine strömungsoptimierte Luftführung innerhalb des Systems.
Schritt 3 - Montagerohr verkleben
Das Montagerohr wird mit dem Laibungselement sicher verklebt. Die Verbindung stellt eine dauerhafte, luftdichte Verbindung zwischen dem Wanddurchbruch und dem Lüftungskanal sicher und verhindert Wärmeverluste an der Übergangsstelle.
Schritt 4 - Laibungselement montieren
Das vorbereitete Laibungselement Sanierung EPS wird an der Fensterlaibung positioniert und montiert. Es fügt sich bündig in die neue Dämmebene ein und schließt den Wanddurchbruch sauber, wärmebrückenfrei und witterungsgeschützt ab.
Schritt 5 - Lüftungskanal einbringen
Der Lüftungskanal wird in das Laibungselement eingebracht und mit dem bestehenden Wandkanal verbunden. Er führt die Luft vertikal entlang der Fensterlaibung und leitet sie über das dezente Lüftungsgitter nach außen ab.

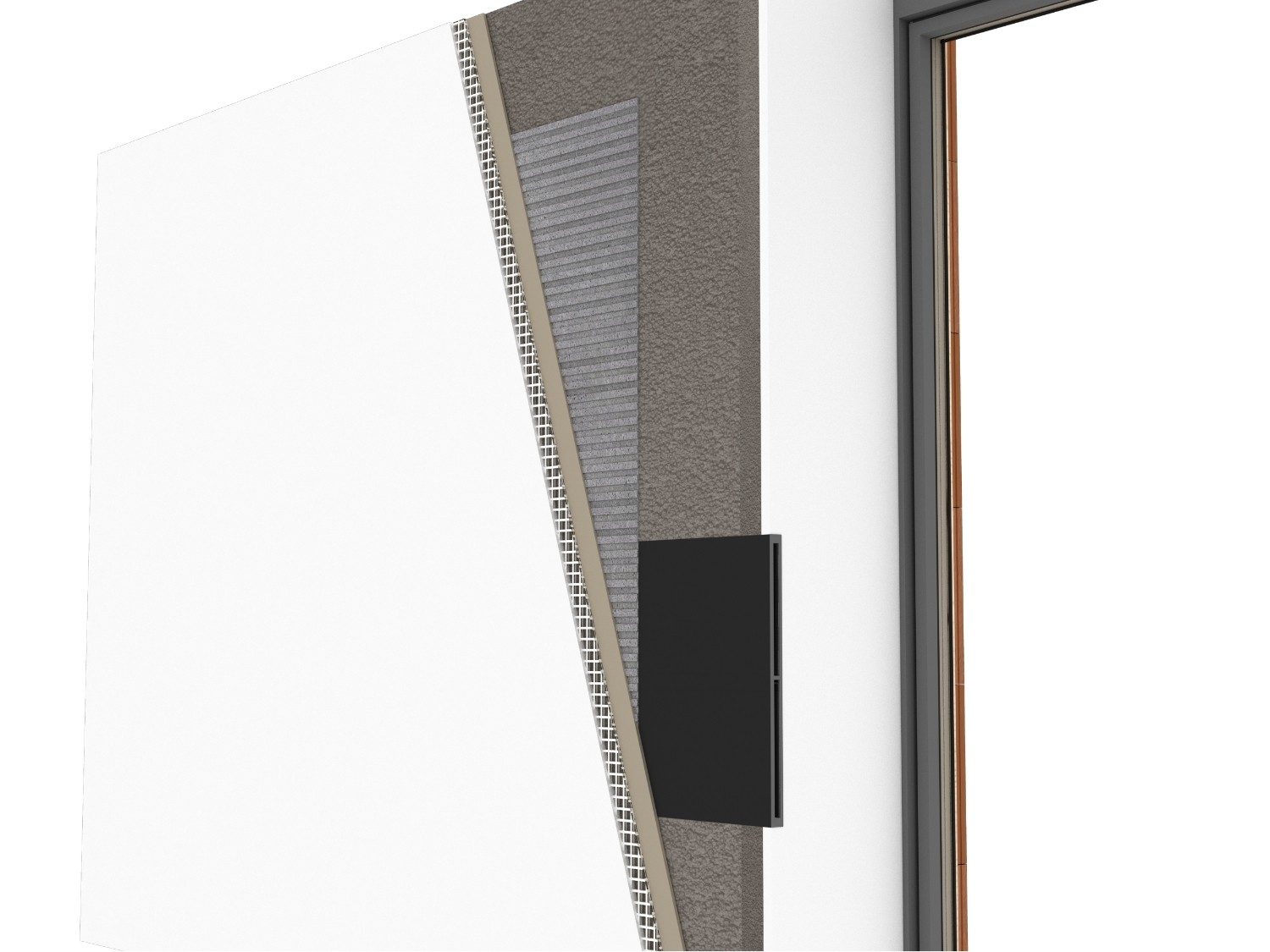

Schritt 6 - Finaler Einbau
Im letzten Schritt wird die Fassadendämmung um das Laibungselement herum fertiggestellt und verputzt. Das dezente Lüftungsgitter in der Fensterlaibung bildet den einzigen sichtbaren Außenabschluss – unauffällig, witterungsbeständig und optisch harmonisch in die sanierte Fassade integriert.
