Lüftungssystem Standard
Lüftungssystem Standard
Das Leipfinger-Bader Lüftungssystem Standard ist eine effiziente Lösung für die dezentrale Lüftung in Neubauten und Bestandsgebäuden. Es sorgt für einen kontrollierten Luftwechsel, unterstützt ein gesundes Raumklima und überzeugt durch hohe Wärmerückgewinnung, niedrigen Stromverbrauch, leisen Betrieb und einfache Wartung.
Datenblätter & Broschüre
| Informationen zum Download |
|
|---|---|
| Datenblatt Lüftungssystem Standard |  |
| Datenblatt Handsender Standard | |
| Datenblatt Wandpanel Standard | |
| Datenblatt Rollladen- und Raffstorekasten Vorbereitung in Massivbauweise | |
| Datenblatt Rollladen- und Raffstorekasten Vorbereitung in Leichtbauweise | |
| Datenblatt Rollladen- und Raffstorekasten Vorbereitung in Holzbauweise | |
| Dezentrales Lüftungssystem Standard | |
Ausschreibungen
| Informationen zu Ausschreibungen |
|
|---|---|
| Fertigstellungsset Standard Aufputz (AP) | |
| Ziegelkasten Vorbereitungsset für Lüftungssystem Aufputz (AP) | |
| Leichtbau Vorbereitungsset für Lüftungssystem Aufputz (AP) | |
| Holzkasten Vorbereitungsset für Lüftungssystem Aufputz (AP) | |
| Wandpanel zum Lüftungssystem Standard | |
| Handsender zum Lüftungssystem Standard | |
Technische Daten
Die folgenden technischen Kennzahlen zeigen, wie leistungsfähig die dezentrale Lüftung mit Wärmerückgewinnung arbeitet. Das Lüftungssystem Standard sorgt durch seinen Lüftungskreislauf für ein wohngesundes und wohltemperiertes Raumklima und vermeidet den Wärmeabfluss nach außen.
| Kennzahlen | Lüftungssystem Standard |
|---|---|
| Max. Förderleistung | 60 m³/h |
| Max. Leistungsaufnahme | 5 W |
| Fördermitteltemperatur | -20 bis +40 °C |
| Max. Grad der Wärmerückgewinnung | 93 % |
| Filterklasse | G3 (ISO coarse 50 %), alternativ M5 (ISO ePM 50 %) |
| Lüftungsstufen | 1 - 3 |
| Schutzklasse | IP50 |
| Versorgungsspannung | 220 - 240 V |
| Betriebsspannung Lüfter | 12 V |
| Anschlussdurchmesse | 170 mm (Einbaurohr) |
| Geräteschall im Normalbetrieb | 25 - 30 db(A) (Stufe 2/3) |
| Normalschallpegeldifferenz | 37 - 46 dB (59 dB bei Einbau im Rollladen- / Raffstorekasten) |
Die Vorteile auf einen Blick
01 Unsichtbare All-in-One-Lösung für den Neubau
Durch den direkten Einbau in den Rolladenkasten lässt sich das Lüftungssystem Standard optisch dezent in die Gebäudehülle integrieren. So bleibt die Fassadengestaltung weitgehend unverändert.
02 Automatisch schließender Klappenmechanismus
Der automatisch schließende Klappenmechanismus sorgt für eine kontrollierte Luftführung und unterstützt die zuverlässige Funktion der dezentralen Lüftung im Wohnraum.
03 Lüftungssystem mit sehr guter Außengeräuschdämmung
Mit einer Außengeräuschdämmung von 59 dB(A) Dn,e,w trägt das Lüftungssystem Standard zu einer spürbaren Reduzierung von Außenlärm bei und erhöht den Wohnkomfort.
04 Einfache Wartung des Lüftungssystems ohne Werkzeug
Das Lüftungssystem Standard lässt sich schnell und unkompliziert warten. Die werkzeuglose Wartung spart Zeit und erleichtert den regelmäßigen Service.
05 Drei Betriebsmodi für bedarfsgerechte Lüftung im Wohnraum
Das Lüftungssystem Standard bietet die Betriebsarten Zuluft, Abluft sowie wechselnde Zu- und Abluft und ermöglicht so eine gezielte und flexible Lüftung im Wohnraum.
06 Schneller Zugang zu Filter und Wärmetauscher
Filter und Wärmetauscher sind leicht erreichbar, was die Reinigung und Pflege des Lüftungssystems besonders einfach macht.

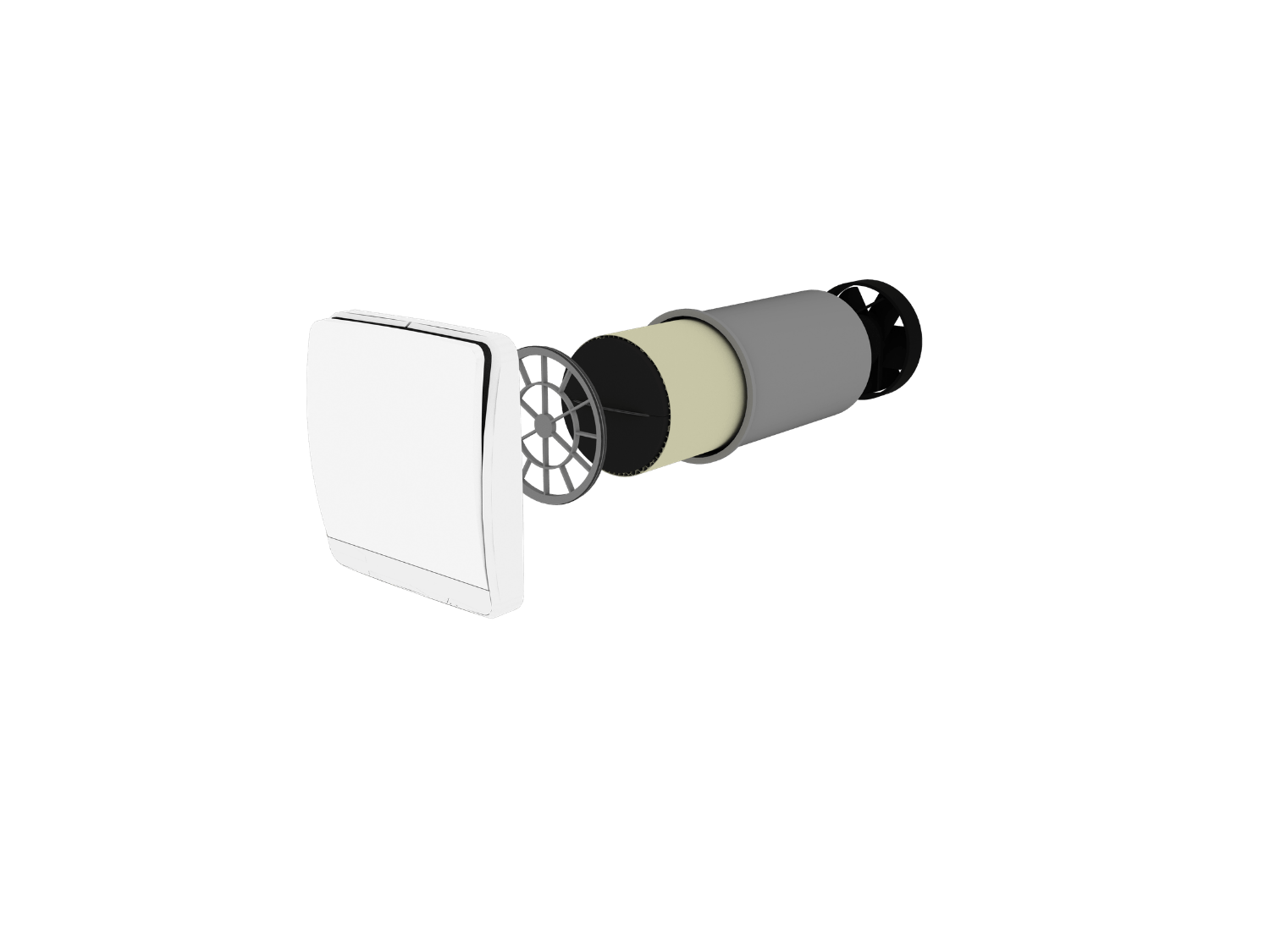

Aufbau des Lüftungsgeräts Standard
01 Innenblende
Das praktische Stecksystem ermöglicht ein schnelles Öffnen und sicheres Verschließen der Blende. Dadurch werden Wartungsarbeiten an der dezentralen Lüftung besonders einfach und komfortabel.
02 Filter
Für eine zuverlässige Reinigung der Zuluft sorgt die effektive Filtertechnik mit G3-Filter (ISO coarse 50 %). Optional ist ein Pollenfilter der Klasse M5 (ISO ePM 50 %) erhältlich, der die Luftqualität in Wohn- und Schlafräumen sowie in küchennahen oder sanitärnahen Bereichen zusätzlich verbessert.
03 Wärmespeicher
Die spezielle Wabenstruktur vergrößert die Oberfläche des Speicherelements und unterstützt dadurch eine effiziente Wärmespeicherung innerhalb des Lüftungssystems.
04 Tube
Das EPS-Einschubrohr mit integriertem Stecksystem nimmt die einzelnen Komponenten der Funktionseinheit passgenau auf. Dank des optimierten Designs mit Sicken lässt es sich leichter in das Montagerohr einsetzen. Sämtliche Bauteile sind zudem werkzeuglos entnehmbar, was Serviceeinsätze und den Filterwechsel deutlich erleichtert.
05 Lüfter
Ein reversierender und druckstabiler Hochleistungslüfter mit Axiallaufrad sorgt für einen hohen Luftvolumenstrom. Als zentrales Element der dezentralen Lüftung ermöglicht er den wechselweisen Zu- und Abluftbetrieb und unterstützt eine effiziente Wärmerückgewinnung.
Lüftung im Rolladenkasten
Komfortlösung ohne Außenhaube
Das Lüftungssystem Standard wurde für die unauffällige Integration in Rollladen- und Raffstorekästen entwickelt und ermöglicht eine dezente, kontrollierte Wohnraumlüftung ohne sichtbare Außenhauben. Gerade in hochgedämmten Gebäuden sorgt das System für eine zuverlässige Frischluftzufuhr bei gleichzeitig harmonischer Fassadengestaltung.
Dank moderner Wärmerückgewinnung unterstützt die dezentrale Lüftung zudem ein energieeffizientes Wohnklima, indem sie den Wärmeverlust beim notwendigen Luftaustausch reduziert.

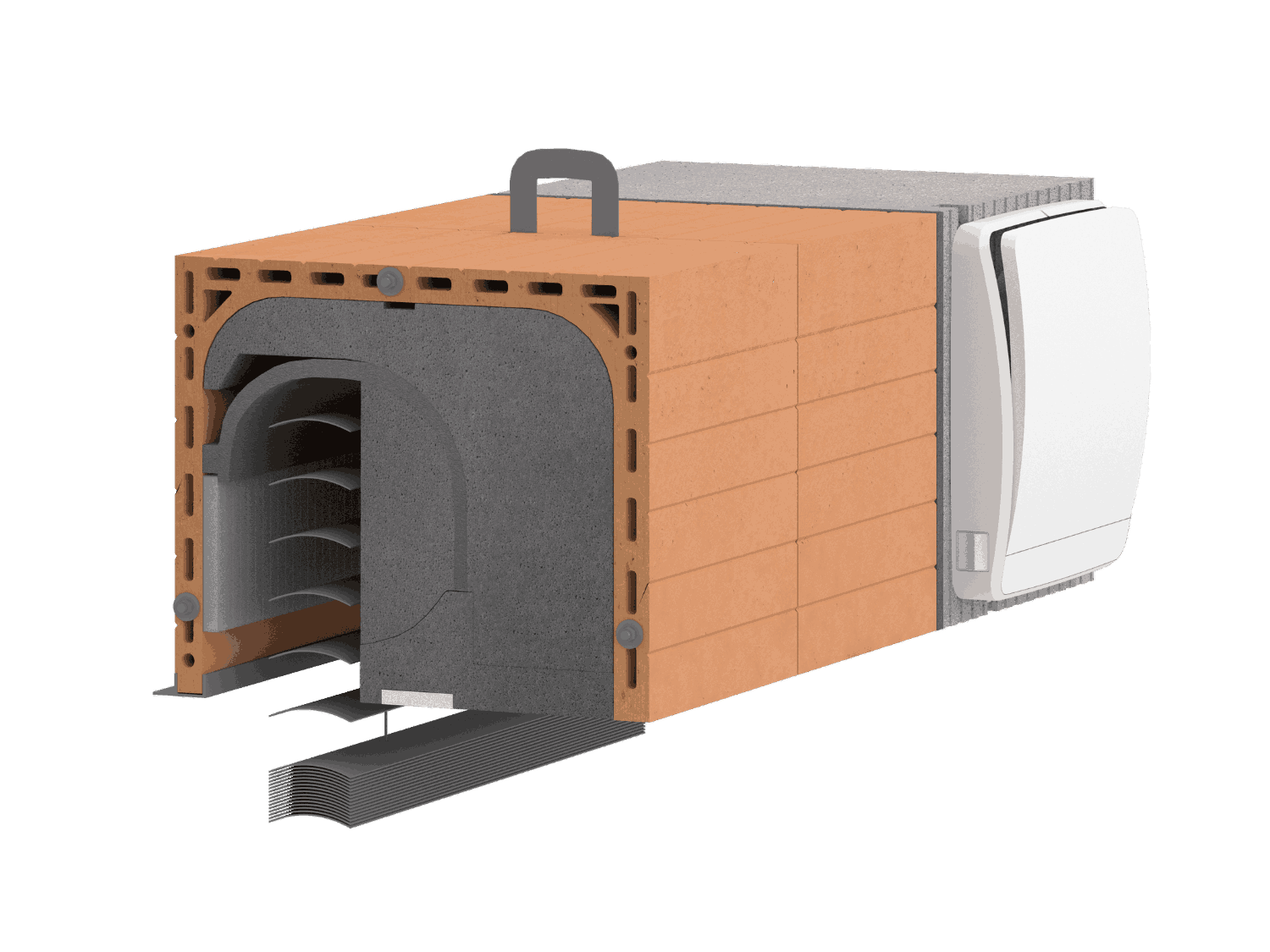

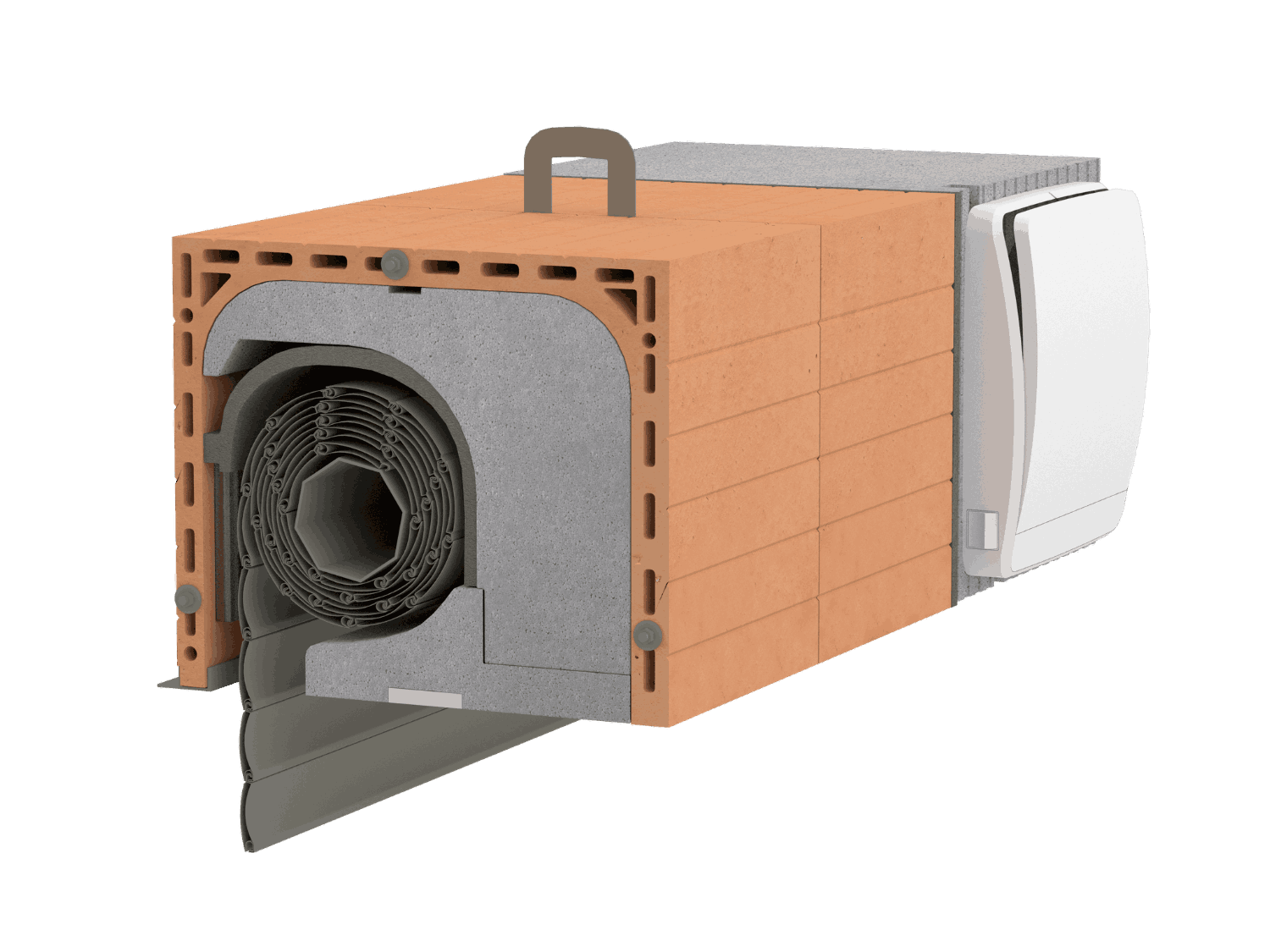

Massivbauweise
- Robuste Bauweise
- Zusätzliche Stabilität dank Aufhängebügel
- Exzellente Putzhaftung
- Minimale Rollraumverkleinerung durch integrierte Lüftung
- Bauhöhe: 30,8 cm
- Wandstärken: 36,5 / 42,5 / 49,0 cm

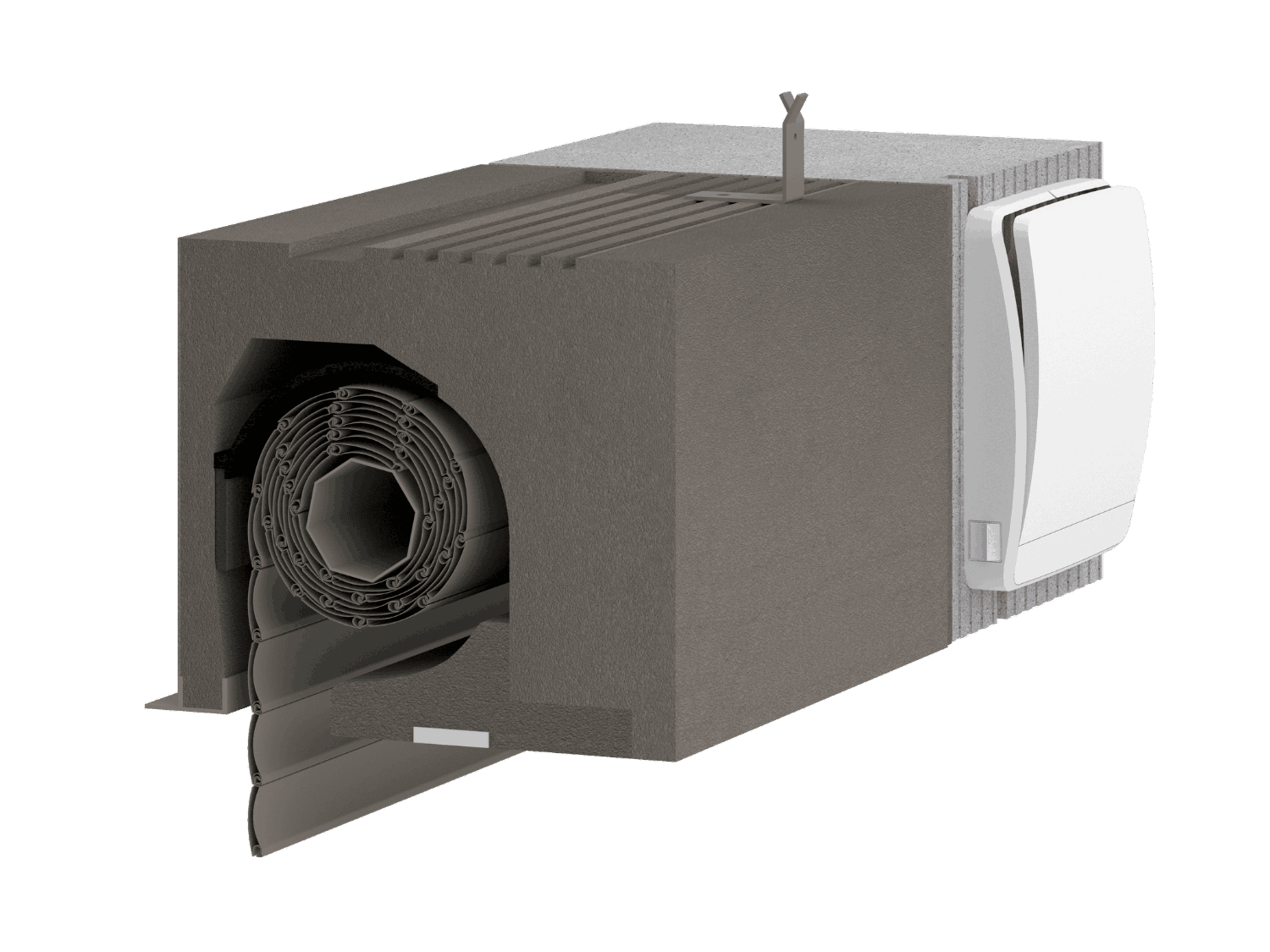

Leichtbauweise
- Kostengünstig & leicht
- Mit Stahlkonsolen für zusätzliche Stabilität
- Mit Putzrillen für verbesserte Putzhaftung
- Bauhöhe: 33,0 cm
- Wandstärken: 36,5 / 42,5 / 49,0 cm
Holzbauweise
- Ökologische Hanf-Jute-Faser-Füllung
- Auch für dünnere Wandstärken
- Bauhöhe: 30,8 cm
- Wandstärken: 28,0 / 30,0 / 36,5 / 42,5 / 49,0 cm
Lüftungssystem Standard in allen Bauweisen mit aufputz- oder putzbündiger Innenblende erhältlich.
Einbauvarianten des Lüftungssystems Premium
Klassischer Einbau im Ziegelverbund oder im Bestand
Das Lüftungssystem Standard bietet neben der Integration in Rollladen- oder Raffstorekästen auch weitere flexible Einbaumöglichkeiten. Ebenso ist ein klassischer Wandeinbau im Mauerwerk oder die Nachrüstung im Bestand realisierbar. Durch den direkten Luftweg durch die Außenwand werden Strömungsverluste reduziert, sodass die dezentrale Lüftung eine hohe Luftleistung erzielen kann. Für einen hochwertigen äußeren Abschluss stehen Wetterschutzhauben aus Edelstahl in drei Farbvarianten zur Verfügung.

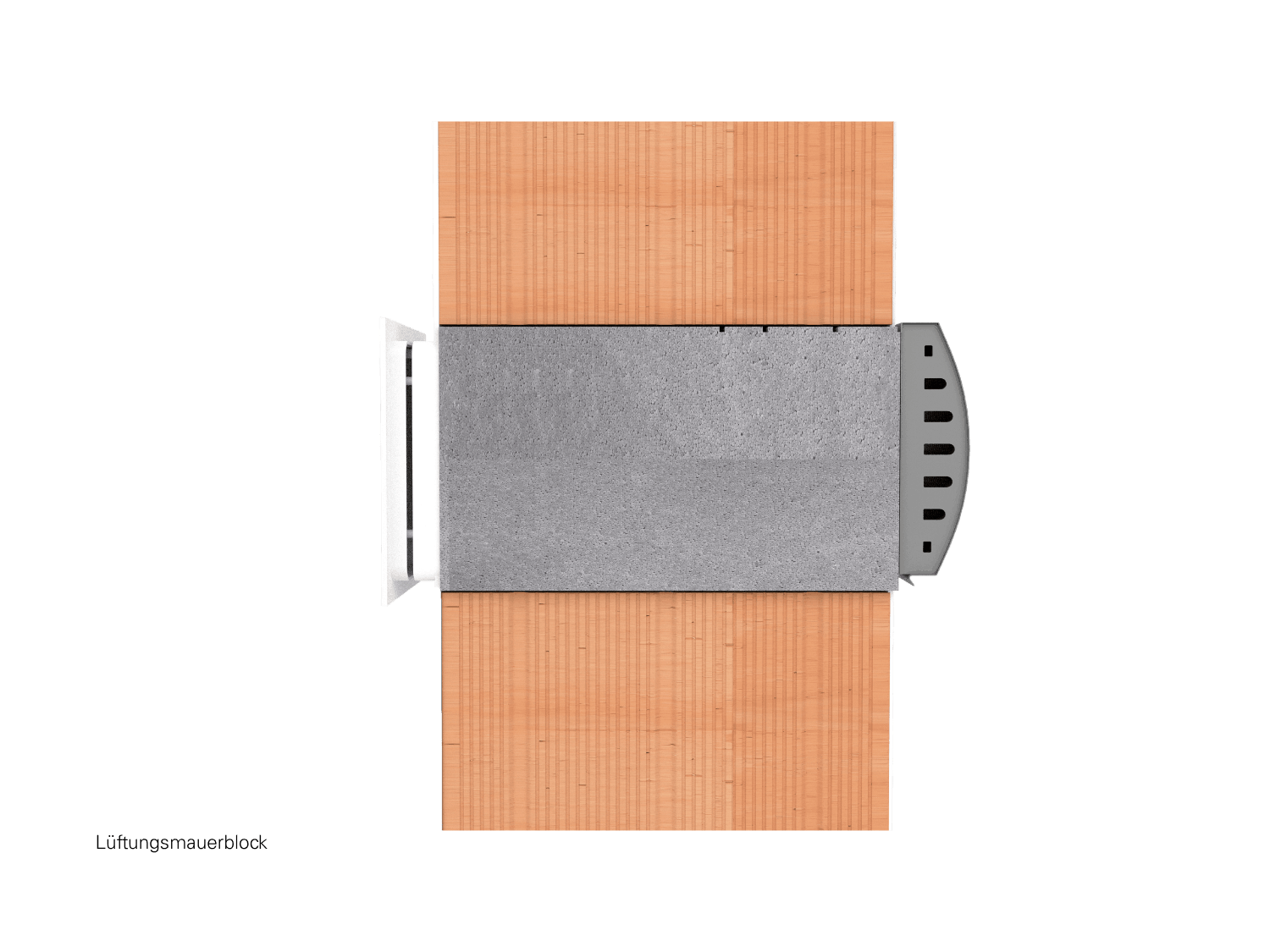

Lüftungsmauerblock für Neubau
Im Neubau kann das Lüftungssystem Standard alternativ über einen Lüftungsmauerblock direkt in das Mauerwerk integriert werden. Das System verfügt über ein integriertes Gefälle zur kontrollierten Kondensatabführung und unterstützt damit einen sicheren Betrieb. Bis zur Endmontage der Lüftereinheit bleibt das Rohr mithilfe von Putzdeckeln geschützt, sodass Verschmutzungen während der Bauphase vermieden werden. Diese Einbaulösung eignet sich besonders für Bauvorhaben, bei denen eine dezentrale Lüftung mit Wärmerückgewinnung frühzeitig eingeplant wird.

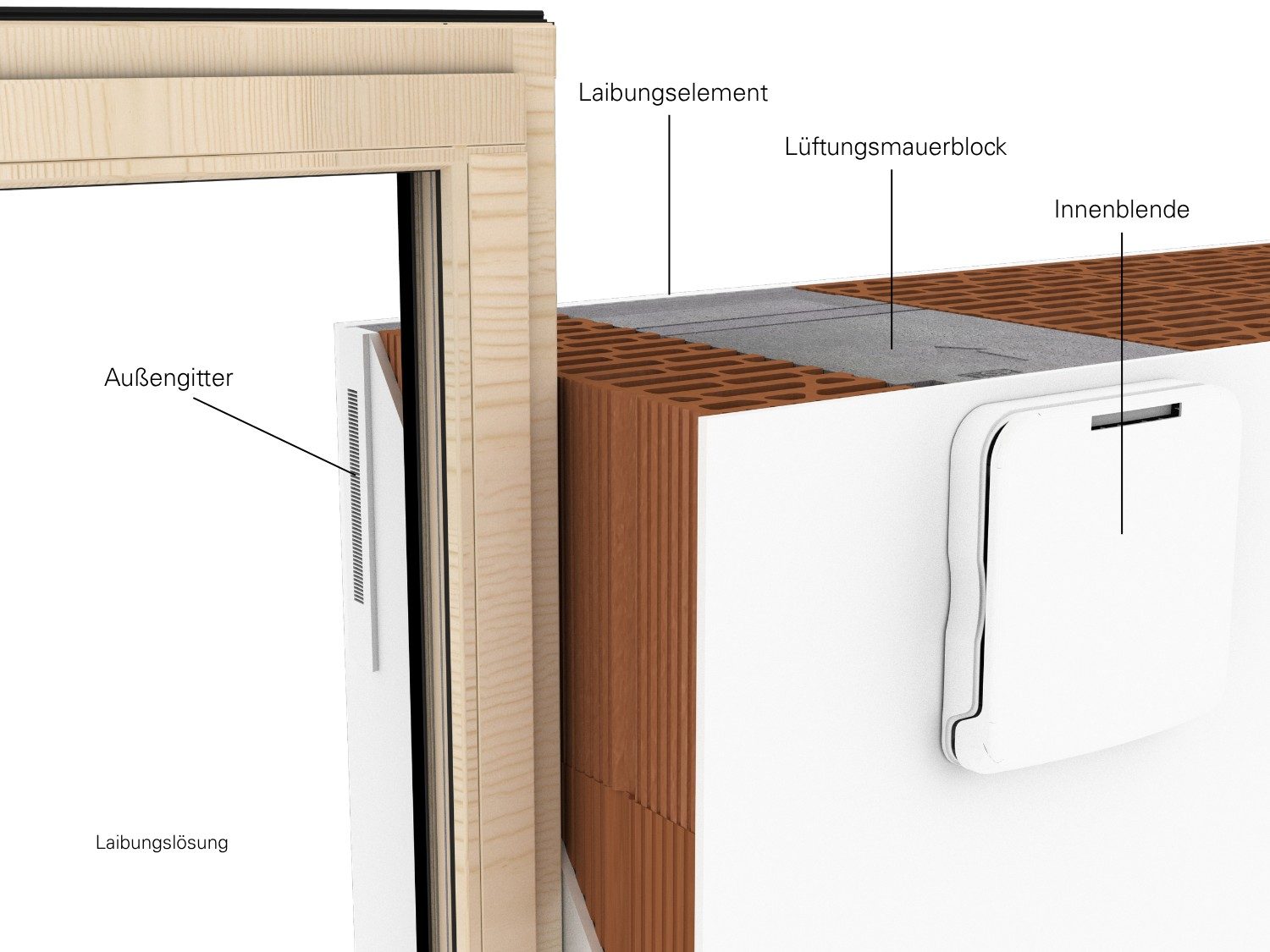

Laibungslösung
Für eine optisch zurückhaltende Außenansicht kann der Lüftungsmauerblock mit einer Laibungslösung kombiniert werden. Dabei wird die Außenansicht auf ein dezentes Gitter in der Fensterlaibung reduziert. Gleichzeitig kann die indirekte Luftführung zu einem verbesserten Schallschutz beitragen – ein Vorteil insbesondere in Schlafräumen oder in Wohnbereichen an verkehrsreichen Standorten.

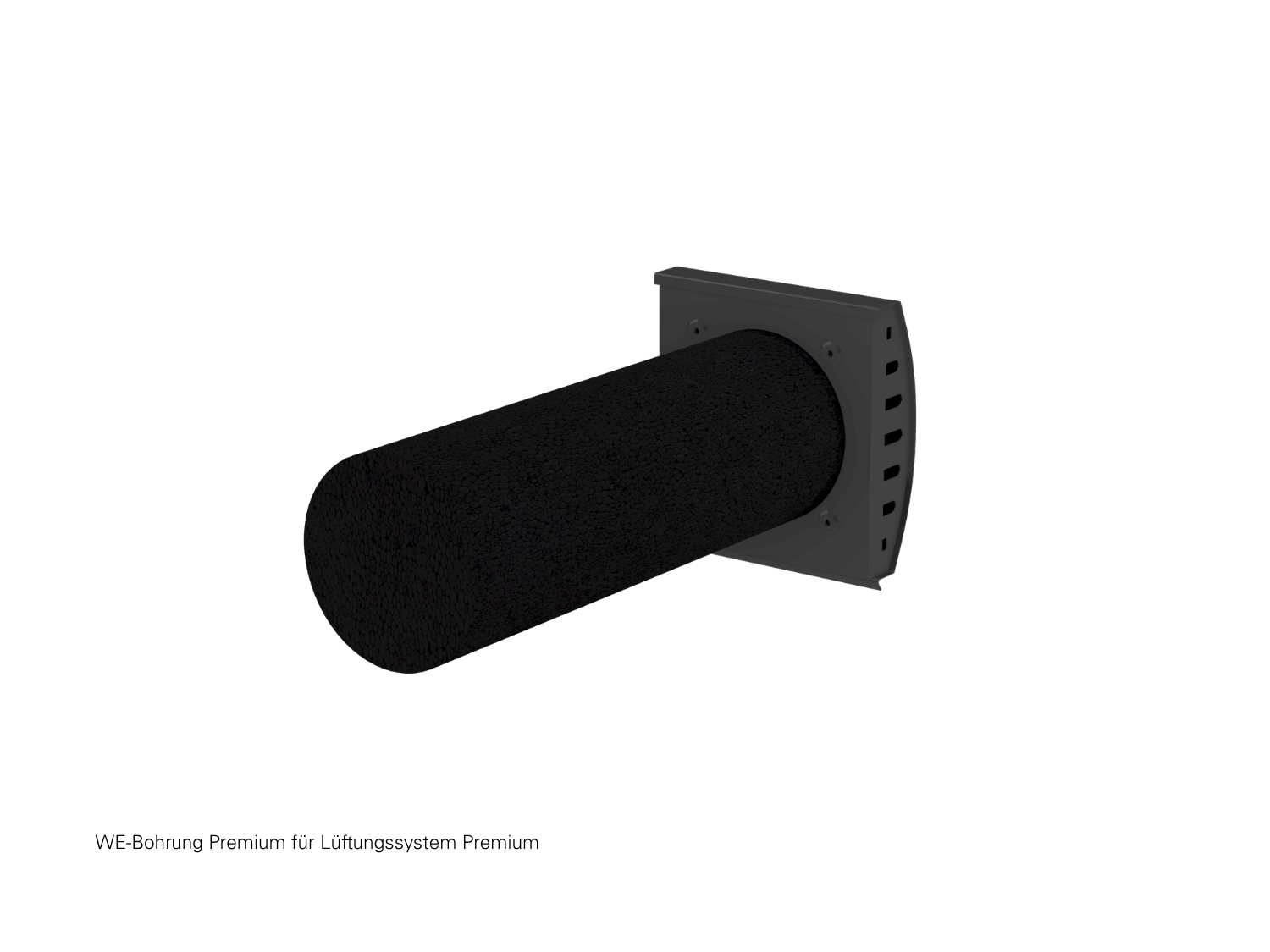

WE-Bohrung für Bestand
Auch in Bestandsgebäuden lässt sich das Lüftungssystem Standard effizient nachrüsten. Hierfür wird mittels Kernbohrung eine Wandöffnung geschaffen, in die ein passgenaues Rohr eingesetzt wird. Anschließend kann die Lüftereinheit montiert werden. Auf diese Weise entsteht eine kompakte dezentrale Lüftung mit Wärmerückgewinnung, ohne umfangreiche bauliche Veränderungen an der vorhandenen Gebäudestruktur.
Abluft für Bad oder Küche

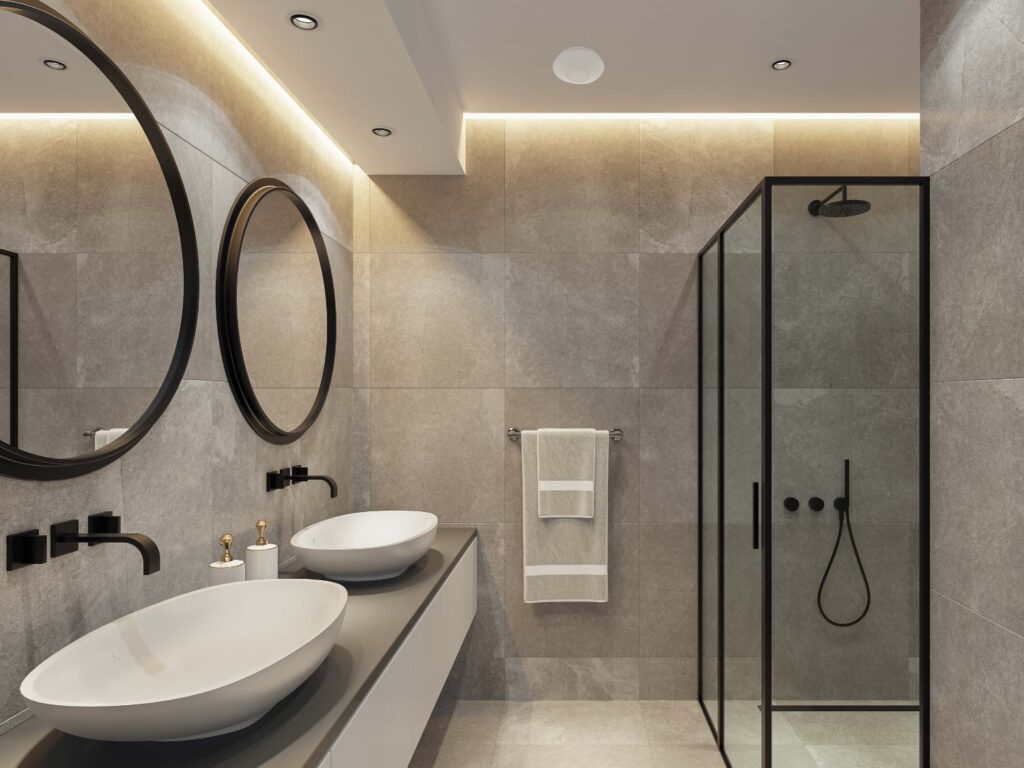

Abluftsystem für Bad, WC und Küche
Überall dort, wo hohe Luftfeuchtigkeit, Gerüche und verbrauchte Luft entstehen, sorgt das Abluftsystem von Leipfinger-Bader für einen schnellen und effizienten Luftaustausch. Mit einer Förderleistung von bis zu 100 m³ Luft pro Stunde eignet sich das Abluftsystem besonders für kleine und mittlere Räume und unterstützt ein angenehmes sowie hygienisches Raumklima.
Das Abluft-Set transportiert nicht nur feuchte und verbrauchte Luft zuverlässig nach außen, sondern überzeugt auch durch praktische Zusatzfunktionen für den Wohnalltag. Ein integrierter Feuchtigkeitssensor sowie ein Nachlaufrelais ermöglichen eine bedarfsgerechte und komfortable Nutzung. Damit ist das Abluftsystem eine leistungsstarke Lösung für alle, die in Bad, WC oder Küche auf eine effektive und moderne Raumlüftung setzen.
Leipfinger-Bader Lüftungsprodukte
Service
Service Bereich für Lüftungssystem Standard
Für das Leipfinger-Bader Lüftungssystem Standard stehen Ihnen umfangreiche Serviceunterlagen zur Verfügung, die die Planung, Montage und Wartung der dezentralen Lüftung mit Wärmerückgewinnung deutlich erleichtern.
Kontakt
Beratung und Planung
Mit dem Lüftungssystem Standard bietet Leipfinger-Bader nicht nur eine technische Lösung, sondern auch persönliche Unterstützung von der Planung bis zur Umsetzung. Wir beraten Sie umfassend zur dezentralen Lüftung mit Wärmerückgewinnung und zur optimalen Einbindung in Rollladen- und Raffstorekästen.
Für Neubauten und Sanierungen entwickeln wir gemeinsam mit Ihnen individuelle Konzepte, die auf Ihre baulichen Anforderungen abgestimmt sind. Das Ergebnis ist eine wirtschaftliche, praxisgerechte und förderfähige Lösung für eine moderne Wohnraumlüftung.
Broschüre
Ganzheitliche Lüftungslösungen
Leipfinger-Bader bietet ein umfassendes Portfolio an Lüftungssystemen für moderne Gebäude. Dazu zählen dezentrale Lüftung mit Wärmerückgewinnung für Wohn- und Schlafräume ebenso wie effektive Abluftsysteme für Bad und Küche. Zusammen mit passenden Rollladen- und Raffstorekästen lässt sich ein ganzheitliches und energieeffizientes Lüftungskonzept realisieren.
