Wie wird Heizpapier unter Estrich verlegt?

Heizpapier wird unter Estrich verlegt, indem es vollflächig und überlappungsfrei auf einem vorbereiteten, trockenen und ebenen Untergrund ausgelegt, mit geeignetem Klebeband befestigt und anschließend mit einem kompatiblen Estrich überdeckt wird. Die elektrischen Anschlüsse werden vor dem Estricheinbringen fachgerecht hergestellt und gesichert. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um das korrekte Verlegen von Heizpapier als elektrische Flächenheizung unter Estrich.

Welche Voraussetzungen muss der Untergrund vor dem Verlegen erfüllen?

Der Untergrund muss vor dem Verlegen von Heizpapier eben, trocken, tragfähig und frei von Verunreinigungen sein. Unebenheiten von mehr als drei Millimetern auf zwei Metern Messlänge sollten ausgeglichen werden, da Hohlräume unter dem Heizpapier zu Überhitzung und Schäden führen können. Besonders bei der elektrischen Fußbodenheizung im Altbau ist eine sorgfältige Untergrundprüfung entscheidend.

Konkret gelten folgende Anforderungen an den Untergrund:

• Ebenheit: Maximale Abweichung von drei Millimetern unter einer zwei Meter langen Messlatte
• Trockenheit: Die Restfeuchte im Untergrund muss den zulässigen Grenzwerten entsprechen, da Feuchtigkeit die Heizelemente beschädigen kann
• Sauberkeit: Staub, Öl, Schmutz und lose Teile vollständig entfernen
• Tragfähigkeit: Der Untergrund muss das Gewicht des späteren Estrichs und der Nutzlast sicher aufnehmen können
• Wärmedämmung: Eine geeignete Dämmschicht darunter verhindert, dass Wärme nach unten abgegeben wird, und verbessert die Effizienz der elektrischen Flächenheizung erheblich

Vor dem Verlegen empfiehlt es sich außerdem, eine Trennlage oder Folie zu verwenden, sofern der Hersteller des Heizpapiers dies vorschreibt. Diese schützt das Heizpapier vor aufsteigender Restfeuchte aus dem Untergrund.

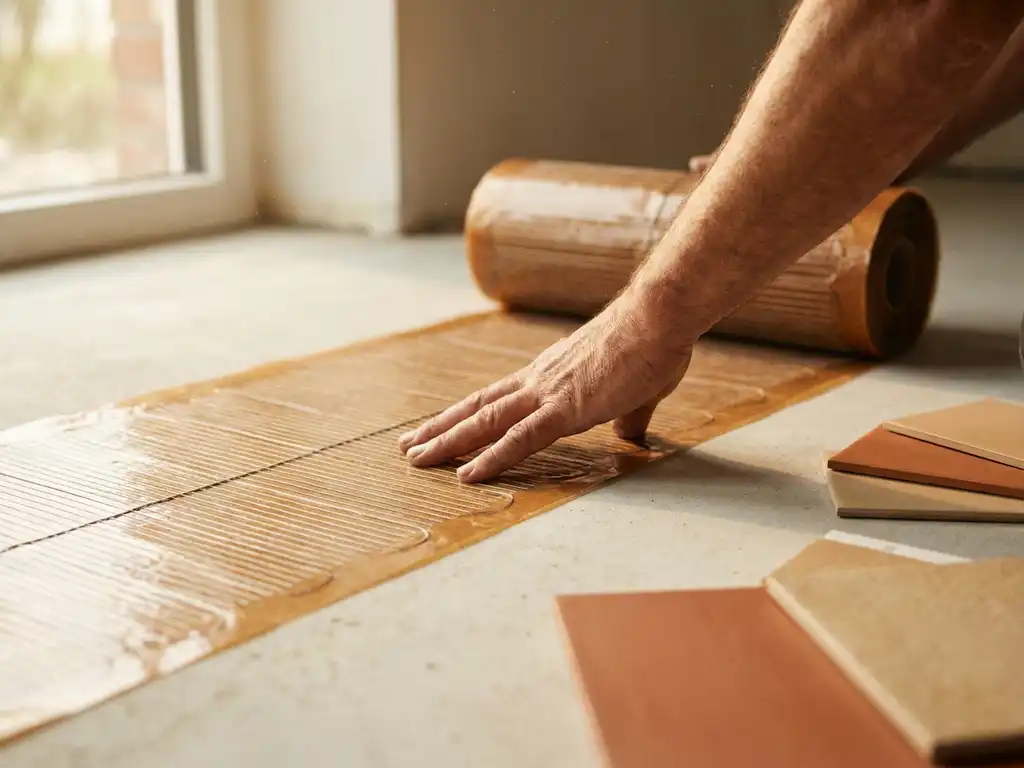

Wie wird Heizpapier korrekt auf dem Untergrund befestigt?

Heizpapier wird auf dem Untergrund mit speziell geeignetem, hitzebeständigem Klebeband befestigt. Die Bahnen werden stumpf aneinandergelegt, niemals überlappt, und an den Rändern sowie an Übergängen mit Klebeband fixiert. Heizdrähte oder Heizleiter dürfen dabei weder geknickt noch gekreuzt werden.

Beim Verlegen selbst sind folgende Punkte zu beachten:

• Bahnen immer in eine Richtung verlegen und dabei die Herstellervorgaben zur Verlegerichtung einhalten
• Einen Mindestabstand von etwa fünf bis zehn Zentimetern zu Wänden und festen Einbauten einhalten
• Keine Überlappung der Heizbahnen, da dies zu lokaler Überhitzung führt
• Das Heizpapier flach und spannungsfrei auslegen, ohne Falten oder Wellen
• Anschlusskabel und Fühler so verlegen, dass sie beim späteren Estricheinbringen nicht verschoben werden

Für Bereiche mit unregelmäßigem Grundriss kann das Heizpapier an den vorgesehenen Schnittlinien zugeschnitten werden. Dabei ist unbedingt darauf zu achten, dass kein Heizleiter durchtrennt wird. Nur an den markierten Schnittlinien darf das Heizpapier gekürzt werden.

Wie werden die elektrischen Anschlüsse des Heizpapiers hergestellt?

Die elektrischen Anschlüsse des Heizpapiers werden von einer Elektrofachkraft hergestellt, da es sich um eine fest installierte elektrische Anlage handelt. Die Anschlusskabel werden an den vorgesehenen Kontaktpunkten der Heizbahnen befestigt, in der Regel durch Quetschverbinder oder Lötverbindungen, die anschließend wasserdicht isoliert werden.

Der Anschlussprozess umfasst typischerweise diese Schritte:

1. Anschlusskabel an die Sammelschienen oder Kontaktzonen des Heizpapiers anschließen
2. Verbindungen mit geeignetem Isoliermaterial wasserdicht und mechanisch stabil sichern
3. Kaltleiter und Anschlussleitungen in Leerrohre einziehen, die in den Estrich eingebettet werden
4. Temperaturfühler an der vorgesehenen Stelle positionieren und ebenfalls in einem Leerrohr verlegen, damit er später ausgetauscht werden kann
5. Vor dem Estricheinbringen einen Funktionstest durchführen und alle Messwerte dokumentieren

Wichtig: Alle Verbindungsstellen müssen vollständig im Estrich eingebettet oder zugänglich in einer Unterputzdose untergebracht sein. Verbindungen, die frei zugänglich unter dem Estrich liegen, sind nicht zulässig. Ein Heizpapier mit 24-V-Niederspannung bietet hier zusätzliche Sicherheitsvorteile, da es geringere Anforderungen an den Berührungsschutz stellt.

Welchen Estrich darf man über Heizpapier einbringen?

Über Heizpapier darf grundsätzlich Zementestrich, Calciumsulfatestrich (Anhydritestrich) oder ein zugelassener Trockenestrich eingebracht werden, sofern der Heizpapierhersteller diese Kombination freigibt. Entscheidend ist, dass der Estrich für Fußbodenheizungen geeignet ist und die thermischen Wechselbeanspruchungen dauerhaft verträgt.

Bei der Wahl des Estrichs spielen mehrere Faktoren eine Rolle:

• Aufbauhöhe: Für eine dünne Fußbodenheizung mit geringer Aufbauhöhe eignen sich speziell entwickelte Systeme, die eine schnelle Wärmeabgabe bei minimalem Aufbau ermöglichen
• Wärmeleitfähigkeit: Ein Estrich mit hoher Wärmeleitfähigkeit verbessert die Effizienz der elektrischen Flächenheizung und sorgt für eine gleichmäßige Wärmeverteilung
• Mindestüberdeckung: Das Heizpapier muss mit ausreichend Estrich überdeckt werden, typischerweise mindestens 30 bis 45 Millimeter, je nach Hersteller und Estrichart
• Verarbeitungstemperatur: Fließestrich wird mit Druck eingebracht und kann das Heizpapier verschieben. Deshalb muss das Heizpapier vor dem Einbringen besonders sicher fixiert sein

Der Estrichziegel von Leipfinger-Bader ist ein besonders interessantes Kombinationsprodukt für diesen Anwendungsfall: Als System aus Heizpapier und Estrichziegel vereint er hohe Wärmeleitfähigkeit mit optimierter Wärmespeicherung bei gleichzeitig geringer Aufbauhöhe. Das macht ihn zur kompakten Lösung für die Fußbodenheizung im Altbau oder bei Sanierungsprojekten mit eingeschränktem Raumhöhenbudget.

Was passiert beim Aufheizprotokoll nach dem Estricheinbringen?

Das Aufheizprotokoll ist ein geregelter Prozess, bei dem der Estrich nach dem Einbringen und der Aushärtephase schrittweise auf Betriebstemperatur gebracht wird. Dieser Schritt ist zwingend erforderlich, um Spannungsrisse im Estrich zu vermeiden und die Haftung des späteren Bodenbelags zu gewährleisten.

Der typische Ablauf sieht folgendermaßen aus:

1. Wartezeit: Nach dem Einbringen muss der Estrich zunächst vollständig abbinden. Bei Zementestrich dauert das in der Regel mindestens 28 Tage, bei Calciumsulfatestrich etwa sieben Tage
2. Erstaufheizung: Die Heizung wird mit einer niedrigen Vorlauftemperatur oder Leistung gestartet, typischerweise bei 25 Grad Celsius Oberflächentemperatur
3. Stufenweise Steigerung: Die Temperatur wird täglich um etwa fünf Grad Celsius erhöht, bis die maximale Betriebstemperatur erreicht ist
4. Haltezeit: Die maximale Temperatur wird für mehrere Tage gehalten, bevor der Belag verlegt werden darf
5. Dokumentation: Alle Schritte des Aufheizprotokolls werden schriftlich festgehalten, da die Dokumentation für die Gewährleistung des Estrichs und des Belags oft vorgeschrieben ist

Eine elektrische Fußbodenheizung hat gegenüber einer wasserbasierten Fußbodenheizung beim Aufheizprotokoll den Vorteil, dass die Temperatur sehr präzise und gleichmäßig gesteuert werden kann. Das reduziert das Risiko thermischer Schäden am Estrich erheblich.

Welche Fehler beim Verlegen von Heizpapier unter Estrich sind am häufigsten?

Die häufigsten Fehler beim Verlegen von Heizpapier unter Estrich sind das Überlappen der Heizbahnen, unzureichende Befestigung vor dem Estricheinbringen, fehlende Funktionsprüfung vor der Überdeckung und das Unterschreiten der vorgeschriebenen Mindestüberdeckung. Diese Fehler können zu Überhitzung, Schäden am System oder zu Mängeln am Estrich führen.

Im Einzelnen sind dies die häufigsten Fehlerquellen:

• Überlappung der Bahnen: Zwei übereinanderliegende Heizleiter erzeugen doppelte Wärme an einer Stelle und führen zu lokaler Überhitzung und Systemausfall
• Knicke und Falten: Heizpapier darf nicht gefaltet oder geknickt werden, da die Heizleiter dabei beschädigt werden
• Fehlende Funktionsprüfung: Vor dem Estricheinbringen muss der Widerstand aller Heizbahnen gemessen werden. Ein nachträglicher Defekt ist ohne Aufstemmen nicht mehr behebbar
• Unzureichende Fixierung: Schlecht befestigtes Heizpapier verschiebt sich beim Einbringen von Fließestrich und erzeugt ungleichmäßige Heizflächen
• Falsche Estrichüberdeckung: Zu wenig Estrich über dem Heizpapier führt zu Überhitzung und Rissen im Belag
• Fehlender Temperaturfühler im Leerrohr: Ist der Fühler direkt im Estrich eingebettet, kann er bei Defekt nicht ausgetauscht werden
• Kein Aufheizprotokoll: Das Übergehen des Aufheizprotokolls führt zu Rissen im Estrich und kann die Gewährleistung von Estrich und Belag erlöschen lassen

Wer diese Fehler von Anfang an vermeidet, profitiert von einer wartungsfreien und langlebigen elektrischen Fußbodenheizung mit sehr schneller Reaktionszeit und geräuschlosem Betrieb. Eine sorgfältige Planung und fachgerechte Ausführung sind die Grundlage für ein System, das über Jahrzehnte zuverlässig funktioniert.
