Was ist beim Einbau eines Rollladenkastens im Neubau zu beachten?

Beim Einbau eines Rollladenkastens im Neubau müssen Sie Typ, Position, Dämmwert und Einbaudetails bereits in der Planungsphase festlegen. Ein korrekt geplanter und eingebauter Rollladenkasten verhindert Wärmebrücken, Schallprobleme und bauphysikalische Mängel, die später nur mit hohem Aufwand zu beheben sind. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Planung, Einbau und Vorschriften.

Welche Rollladenkastentypen gibt es für den Neubau?

Für den Neubau stehen im Wesentlichen drei Rollladenkastentypen zur Verfügung: der Aufsatzkasten, der Vorbaukasten und der integrierte Einbaukasten. Der Aufsatzkasten wird auf dem Blendrahmen des Fensters montiert und ist besonders im Massivbau verbreitet. Der Vorbaukasten sitzt vor der Fassade und eignet sich gut für nachträgliche Ergänzungen oder spezifische Fassadendetails. Der integrierte Einbaukasten wird direkt in die Wandkonstruktion eingelassen und bietet die kompakteste Lösung.

Im Neubau ist der Aufsatzkasten die am häufigsten gewählte Variante, da er sich nahtlos in die Rohbauplanung integrieren lässt. Für Raffstores oder breitere Beschattungssysteme kommt der sogenannte Raffstore-Aufsatzkasten zum Einsatz, der größere Bautiefen erfordert. Im Holzrahmenbau gelten besondere Anforderungen an das Rollladenkasten-Detail, da Holzständer und Dämmebene präzise aufeinander abgestimmt werden müssen, um Wärmebrücken zu vermeiden.

Beim Ziegel-Rollladenkasten handelt es sich um eine speziell entwickelte Lösung, bei der der Kasten aus dem gleichen Wandbaustoff wie das übrige Mauerwerk besteht. Das vereinfacht die Einbindung in die Wandkonstruktion erheblich und sorgt für eine homogene Dämmebene.

Wann muss der Rollladenkasten in der Bauplanung berücksichtigt werden?

Der Rollladenkasten muss spätestens in der Entwurfsplanung berücksichtigt werden, idealerweise bereits beim ersten Grundriss- und Schnittkonzept. Wer den Rollladenkasten erst in der Ausführungsplanung einplant, riskiert Kollisionen mit Sturz, Dämmebene und Fensterlaibung, die aufwändige Planungsänderungen nach sich ziehen.

Konkret bedeutet das: Schon beim Festlegen der Wandaufbauten und Öffnungsmaße muss die Bautiefe des Rollladenkastens eingeplant sein. Der Kasten beeinflusst die lichte Raumhöhe, die Sturzgeometrie und die Position der Fensterbank. Wird er zu spät berücksichtigt, entstehen häufig Kompromisse beim Lüftungskonzept oder bei der Dämmkontinuität.

Besonders wichtig ist die frühe Planung, wenn eine Lüftung über den Rollladenkasten vorgesehen ist. In diesem Fall muss der Kasten so positioniert sein, dass Zu- und Abluftöffnungen bauphysikalisch sinnvoll angeordnet werden können, ohne die thermische Hülle zu schwächen.

Welche Anforderungen gelten für Wärme- und Schallschutz beim Rollladenkasten?

Für den Wärmeschutz gilt: Der U-Wert des Rollladenkastens sollte möglichst nah am U-Wert der angrenzenden Wand liegen, um Wärmebrücken zu minimieren. Gut gedämmte Rollladenkästen erreichen U-Werte von 0,5 bis unter 1,0 W/(m²K). Ein ungedämmter oder schlecht isolierter Kasten kann den Gesamtwärmeschutz des Fensterbereichs erheblich verschlechtern.

Für den Schallschutz ist entscheidend, dass der Rollladenkasten keine unkontrollierten Schallübertragungswege öffnet. Das betrifft vor allem die Führungsschienen, die Wickelwelle und eventuelle Lüftungsöffnungen. Ein isolierter Rollladenkasten mit schalldämmenden Einlagen und dicht schließenden Lamellen reduziert die Schallübertragung spürbar.

Rollladenkastendämmung im Detail

Die Rollladenkastendämmung umfasst sowohl die Außenwandung des Kastens als auch die Revisionsöffnung auf der Raumseite. Letztere ist häufig eine Schwachstelle, da sie für Wartungszwecke zugänglich sein muss, aber trotzdem luftdicht und wärmegedämmt ausgeführt werden sollte. Geeignete Materialien sind Hartschaum, Mineralwolle oder Vakuumdämmplatten, je nach verfügbarem Bauraum.

Lüftung über den Rollladenkasten

Wenn eine Lüftung über den Rollladenkasten geplant ist, zum Beispiel als Teil eines dezentralen Lüftungssystems, müssen die Lüftungsöffnungen mit Dichtlippen oder steuerbaren Klappen ausgestattet sein. Unkontrollierte Öffnungen ohne Regulierung führen zu Zugluft, erhöhtem Wärmeverlust und können die Anforderungen der Energieeinsparverordnung unterlaufen. Mehr zur Integration von Lüftungslösungen in die Gebäudehülle erfahren Sie unter dezentrale Lüftungssysteme mit Wärmerückgewinnung.

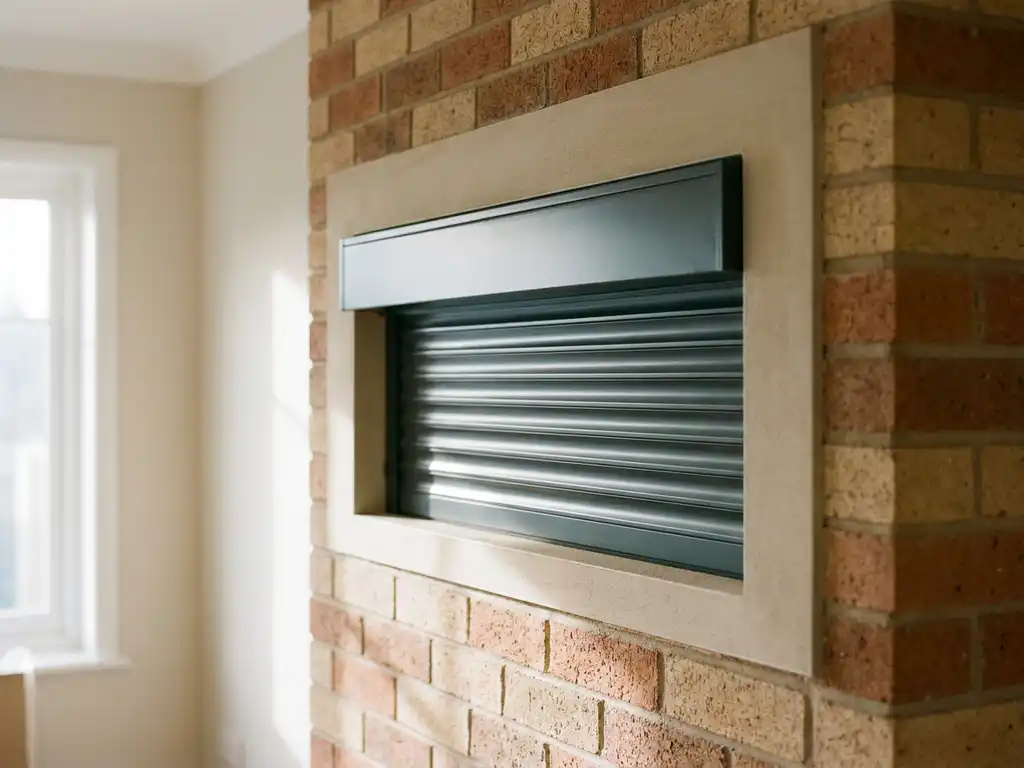

Wie wird der Rollladenkasten korrekt ins Mauerwerk eingebaut?

Der korrekte Einbau des Rollladenkastens ins Mauerwerk erfordert eine lückenlose Einbindung in die Dämmebene, eine saubere Abdichtung aller Anschlussfugen und eine präzise Ausrichtung zur Fensterlaibung. Nur so lassen sich Wärmebrücken, Luftundichtigkeiten und Feuchteprobleme dauerhaft vermeiden.

Der Ablauf beim Einbau gliedert sich typischerweise in folgende Schritte:

1. Sturzbereich vorbereiten: Der Sturz muss die Last des Rollladenkastens sicher aufnehmen. Beim Ziegel-Rollladenkasten übernimmt der Sturzkasten diese Funktion und vereinfacht den Einbau erheblich.
2. Kasten positionieren und ausrichten: Der Rollladenkasten wird lotrecht und fluchtend mit der Fensteröffnung eingesetzt. Die Unterkante des Kastens muss exakt auf die Oberkante des Fensterrahmens abgestimmt sein.
3. Anschlussfugen abdichten: Alle Übergänge zwischen Kasten und Mauerwerk sowie zwischen Kasten und Fensterrahmen werden mit geeigneten Kompribändern oder Foliensystemen luftdicht geschlossen.
4. Dämmkontinuität sicherstellen: Die Dämmung des Rollladenkastens muss nahtlos an die Wanddämmung anschließen. Lücken oder Fehlstellen sind klassische Ursachen für Wärmebrücken.
5. Revisionsöffnung einplanen: Die Wartungsöffnung auf der Raumseite wird so ausgeführt, dass sie im geschlossenen Zustand luftdicht ist und den Dämmstandard des Kastens nicht untergräbt.

Was sind häufige Fehler beim Einbau eines Rollladenkastens?

Die häufigsten Fehler beim Einbau eines Rollladenkastens sind mangelhafte Dämmung, undichte Anschlüsse und eine zu späte Integration in die Planung. Diese Fehler führen langfristig zu erhöhten Energieverlusten, Kondensatproblemen und im schlimmsten Fall zu Schimmelbildung im Bereich des Kastens.

Im Einzelnen treten folgende Fehler besonders häufig auf:

• Fehlende oder unzureichende Rollladenkastendämmung: Ein nicht oder schlecht gedämmter Kasten senkt den U-Wert des gesamten Fensterbereichs und erzeugt eine kalte Oberfläche auf der Raumseite.
• Undichte Revisionsöffnung: Wenn die Wartungsklappe auf der Innenseite nicht luftdicht schließt, entsteht ein unkontrollierter Luftaustausch, der Zugluft und Wärmeverluste verursacht.
• Wärmebrücken an den Anschlussfugen: Lücken zwischen Rollladenkasten und Wanddämmung sind eine der häufigsten Ursachen für punktuelle Auskühlung und Feuchteschäden.
• Falscher Kastentyp für den Wandaufbau: Ein Aufsatzkasten, der für einen anderen Wandquerschnitt dimensioniert wurde, lässt sich nicht ohne Kompromisse in die Dämmebene einbinden.
• Lüftungsöffnungen ohne Absperrung: Offene Lüftungsschlitze im Rollladenkasten ohne steuerbare Klappe führen zu unkontrolliertem Lufteintrag und können die Anforderungen an die Gebäudedichtheit gefährden.

Welche Normen und Vorschriften gelten für den Rollladenkasten im Neubau?

Für den Rollladenkasten im Neubau gelten vor allem die Anforderungen des Gebäudeenergiegesetzes (GEG), die DIN 4108 zum Wärmeschutz im Hochbau sowie die DIN EN ISO 10211 zur Berechnung von Wärmebrücken. Der Rollladenkasten ist als Teil der thermischen Gebäudehülle zu betrachten und muss die Anforderungen an Luftdichtheit, Mindestwärmeschutz und Wärmebrückenfreiheit erfüllen.

Das GEG schreibt vor, dass der Jahres-Primärenergiebedarf und der Transmissionswärmeverlust eines Neubaus bestimmte Grenzwerte nicht überschreiten dürfen. Schlecht gedämmte Rollladenkästen können dazu beitragen, dass diese Grenzwerte nicht eingehalten werden, was im Extremfall zu einer Nachbesserungspflicht führt.

Für den Schallschutz ist die DIN 4109 maßgeblich. Sie legt Mindestanforderungen an die Schalldämmung von Bauteilen fest, zu denen auch der Rollladenkasten gehört, wenn er Teil einer schallschutztechnisch relevanten Außenwandkonstruktion ist. Ergänzend empfiehlt sich die Beachtung der VDI 2719, die erhöhte Schallschutzanforderungen für Fenster und zugehörige Bauteile definiert.

Technische Unterlagen, Einbauanleitungen und Nachweise zu den bauphysikalischen Kennwerten einzelner Rollladenkastentypen können Sie in der Regel beim Hersteller anfordern oder direkt im Downloadbereich abrufen.

Wie Leipfinger-Bader beim Thema Rollladenkasten und Wandsystem unterstützt

Wir bei Leipfinger-Bader wissen, dass ein gut geplanter Rollladenkasten nur dann sein volles Potenzial entfaltet, wenn er nahtlos in das gesamte Wandsystem eingebunden ist. Als Hersteller von hochwertigen Mauerziegeln und durchdachten Systemlösungen bieten wir Ihnen genau diese Grundlage:

• Ziegel-Rollladenkästen aus dem gleichen Material wie das übrige Mauerwerk für eine homogene Dämmebene ohne Wärmebrücken
• Aufeinander abgestimmte Wandsysteme, die Rollladenkasten, Sturz und Mauerwerk als Einheit behandeln und so die Einhaltung der GEG-Anforderungen erleichtern
• Bauberatung durch erfahrene Fachleute, die Sie von der Planungsphase bis zur Ausführung begleiten und auf häufige Einbaufehler hinweisen
• Technische Dokumentation und Nachweise zu U-Werten, Wärmebrückenkennwerten und Einbaudetails, die Sie direkt für Ihre Baugenehmigung oder Energieberechnung verwenden können

Ob Sie ein Einfamilienhaus planen oder ein größeres Wohnbauprojekt realisieren: Wir unterstützen Sie dabei, den Rollladenkasten bauphysikalisch korrekt und dauerhaft effizient einzubauen.
